Verif. puesta tierra Camión – RTR Z2

01Descripción

Sistema de puesta a tierra electrostática para camión dotado de tecnología exclusiva que garantiza gracias a sus dos enclavamientos, que el producto no fluya si el sistema RTR no ha reconocido la cisterna de un camión y una tierra capaz de disipar las cargas electrostáticas que se puedan generar en el trasvase, con los consecuentes riesgos de ignición que supone.

Cuando se confirman estos parámetros, el sistema de puesta a tierra RTR permite la transferencia del producto, y la carga electrostática generada durante el proceso de transferencia se deriva de forma segura a tierra mediante una resistencia a tierra adecuada.


CARACTERÍSTICAS

  • Caja de polímero antielectrostático Z2
  • Apto para: Pinza: Z0/20, U. de monitorización: Z2/Z21
  • Alimentación 108/125V ó 216/250V CA, 50-60 Hz 12V ó 24V CC.
  • Clasificación de potencia 10W
  • Temperatura de trabajo -40ºC a +55ºC
  • Estanqueidad: IP66 · Peso: 2 kg
  • Pinza universal 520.40191 con electrodos de Carburo de Tungsteno.
  • Certificación:
  • Ex nA nC [ia] IIC T4 Gc(Ga)
  • Ex tb IIIC T70oC Db Ex II 3(1) G
  • Ex II 2D IECEx SIR 09.0097
  • Ta= -40ºC to +55ºC
  • SIRA 09ATEX2247

Qué incluye

Los sist. Completos con cable:
U. de monitorización Z2, la caja de conexiones, el cable espiral hytrel retráctil y la pinza, ambos con conector rápido.

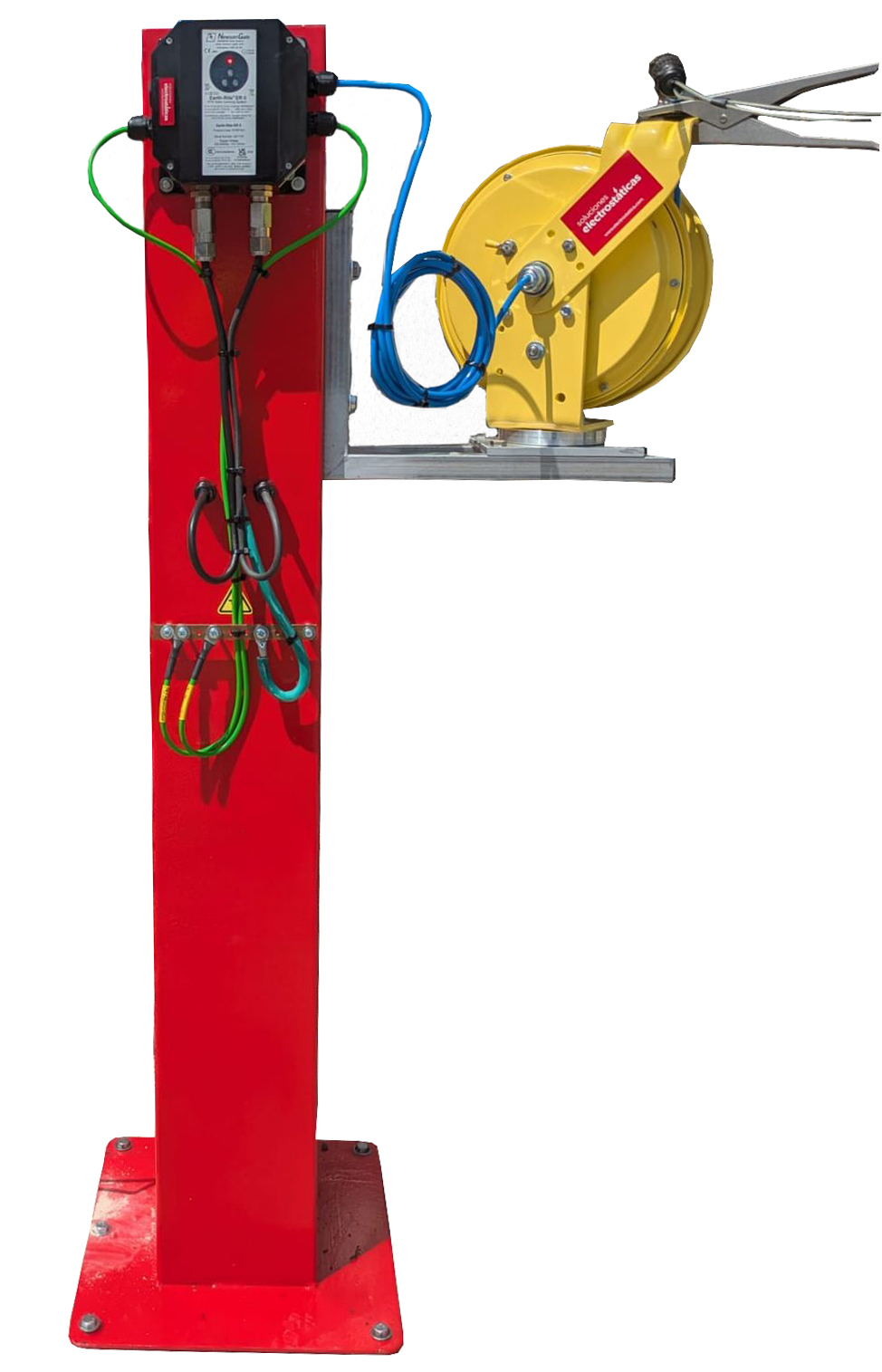

Los sist. Completos con devanadera:
U. de monitorización Z2, la devanadera de 15m ATEX y la pinza, ambos con conector rápido.

Todos los sistemas (opcional):
Placas Is que permite enviar una señal intrínsecamente segura desde el sistema.

Sistema RTR completo

520.40125_01

© Copyright Newson Gale, Ltd

Documentación

Funcionamiento

Códigos

Tensión Cable Pinza Junction box
520.44200 220V
520.44201 24V
520.44205 220V Espiral 5m 520.40191
520.44210 220V Espiral 10m 520.40191
520.44210.24 24V Espiral 10m 520.40191
520.44215 220V Espiral 15m 520.40191
520.44235 220V Devan. 15m 520.40191
520.4435.24 24V Devan. 15m 520.40191

Accesorios

  • 520.40001  Letrero de puesta a tierra
  • 520.40018  Kit instal. cables + prensaestopas
  • 520.40034  Conector rápido M/H
  • 520.40040  Luz estroboscópica
  • 520.40220.01  Placa conversión de señal de relés salida IS
  • 520.40191.22 Pinza ATEX SE191 Grande + Con. M + cable acero
  • 520.44002  Verificador de funcionalidad
  • 520.44005  Letrero rígido “Instrucciones para sistemas R+C”
  • 520.44010  Selector modo de trabajo R + Z
  • 520.44034  Conector rápido de seguridad F/M
