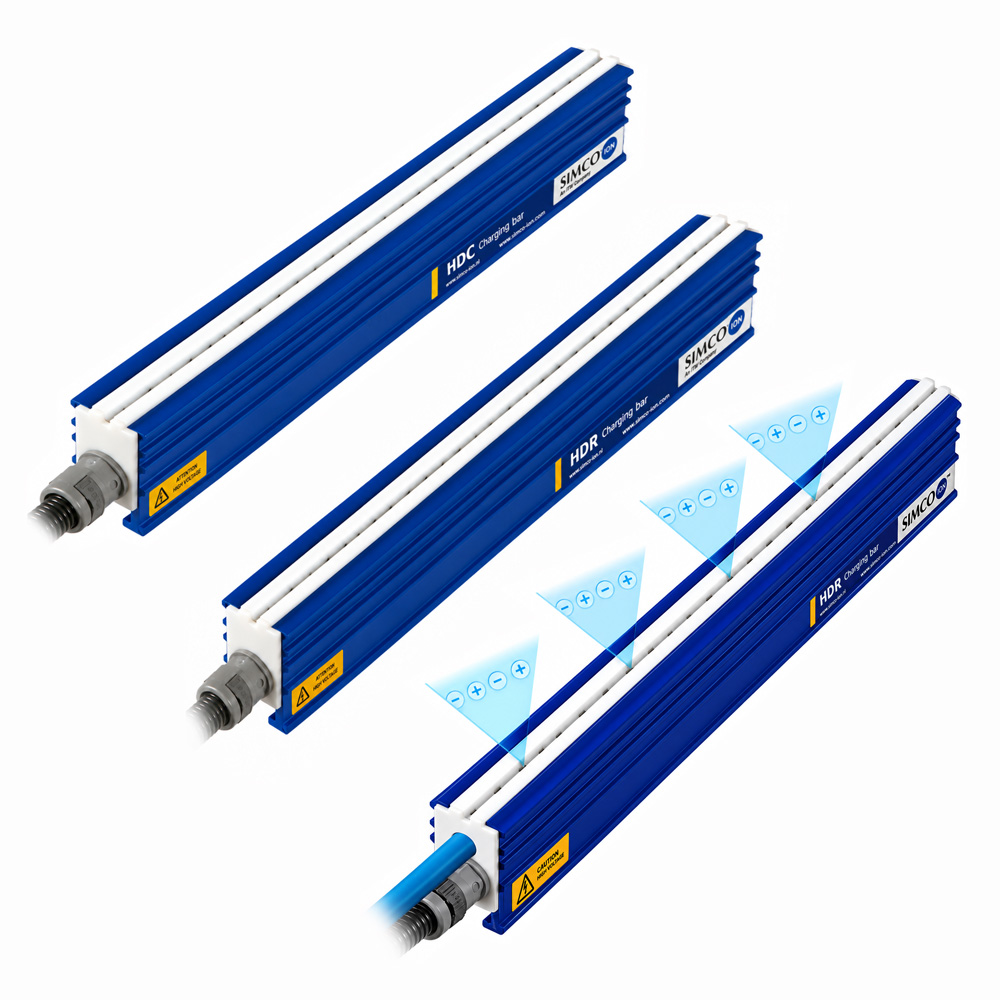

Barras generadoras antiarco HDC / HDR / HDR AIR

Las barras generadoras antiarco HDC, HDR y HDR AIR son ideales en infinidad de aplicaciones industriales, incluso a altas velocidades y tensiones superiores a 30kV, en el caso de la HDR AIR su instalación está recomendada en lugares con mucha humedad. En cada punto hay una resistencia con el fin de reducir drásticamente los arcos eléctricos y crear un campo uniforme en el elemento deseado.
La barra tiene una gran robustez y fiabilidad y está dotada de un perfil estriado lateral que evita fugas de corriente, las cuales acaban produciendo el deterioro de la barra.
Las orientaciones de la salida del cable pueden variar en función del espacio disponible en la máquina, hay diferentes opciones, las cuales se pueden revisar en el plano dimensional correspondiente.
La barra se suministra con un kit de tornillos y tuercas de PVC que garantizan una instalación segura y fiable sin afectar al rendimiento del proceso de generación electrostática. Además, incorpora una guía en la parte trasera del perfil que permite ajustar la posición de los tornillos de fijación según las necesidades del usuario, proporcionando una gran flexibilidad y facilidad durante la instalación.

La importancia del aire en la generación electrostática
La barra generadora HDR AIR incorpora una toma de aire, esta implementación facilita el mantenimiento y mejora la limpieza de los equipos, a la vez que mejora el funcionamiento y eficiencia de la barra, ya que mejora la adherencia de los materiales. Esto la hace adecuada para maquinarias industriales donde es necesaria una ionización de largo alcance, sobre todo en lugares donde haya elementos metálicos que puedan interferir en la ionización, o en entornos donde los emisores están expuestos a un entorno polvoriento.
Destaca la presencia de microperforaciones entre el espacio libre entre los emisores, no perceptibles para la visión ocular que se identifican cuando se activa el aire comprimido.

Protección extra en la barra generadora HDC
La barra generadora HDC incorpora un resistor a su entrada que limita la corriente en caso de arcos, minimizando la posibilidad de dañar la barra electrostática, el generador de electrostática o bien otros equipos electrónicos cercanos.

Características

Modelo / Descripción	Barra HDC	Barra HDR	Barra HDR AIR
Alcance (<30 kV)	20 mm
Alcance (30 o 60kV)	Mín. 75 mm
Cable	3 m HV con manguito de protección de PA (o a medida)
Diámetro del cable con la protección	10-11 mm
Salida del cable	S en ángulo recto (consultar otras opciones)
Separación de elementos metálicos	Mín. 75 mm
Antiarco	Sí
Incluye un resistor en cada emisor	Sí
Incluye un resistor en entrada	Sí	No
Material de construcción	PVC
Material de los puntos ionizadores	Aleación especial
Distancia entre emisores	12,5 mm
Sección del perfil	30 x 53 mm
Longitud efectiva (LE)	Distancia entre el primer y último emisor
Longitud efectiva (LE)	De 100 a 4600 mm en múltiplos de 25 mm
Longitud total (LT) con salida cable D	LE + 75 mm (o a medida)		LE + 95 mm (o a medida)
Peso	1 kg/m	1,6 kg/m
Tensión de funcionamiento	0 – 60 kV
Temperatura	0ºC – 55ºC
Presión del aire	—		0’5 – 2 bar
Compatible con generador*	CM Lite y CM5
Disponible	Versión HDR 2 con aproximadamente el doble de emisores (distancia entre emisores 7 mm), logrando un pegado más uniforme y potente.
Soportes deslizables	Sí, se pueden colocar en la ubicación requerida
Fácil instalación	Sí

*HDR JBH compatible con CM Tiny

Opcional

135.30001.01 Kit de anclaje de teflón para barra generadora Material: Teflón Métrica: 10M Contenido: 1x tornillo 3x tuercas 1x arandela

Aplicaciones destacadas

Prensado de tableros
