Conectores rápidos unipolares
Documentación
Fichas técnicas
Códigos

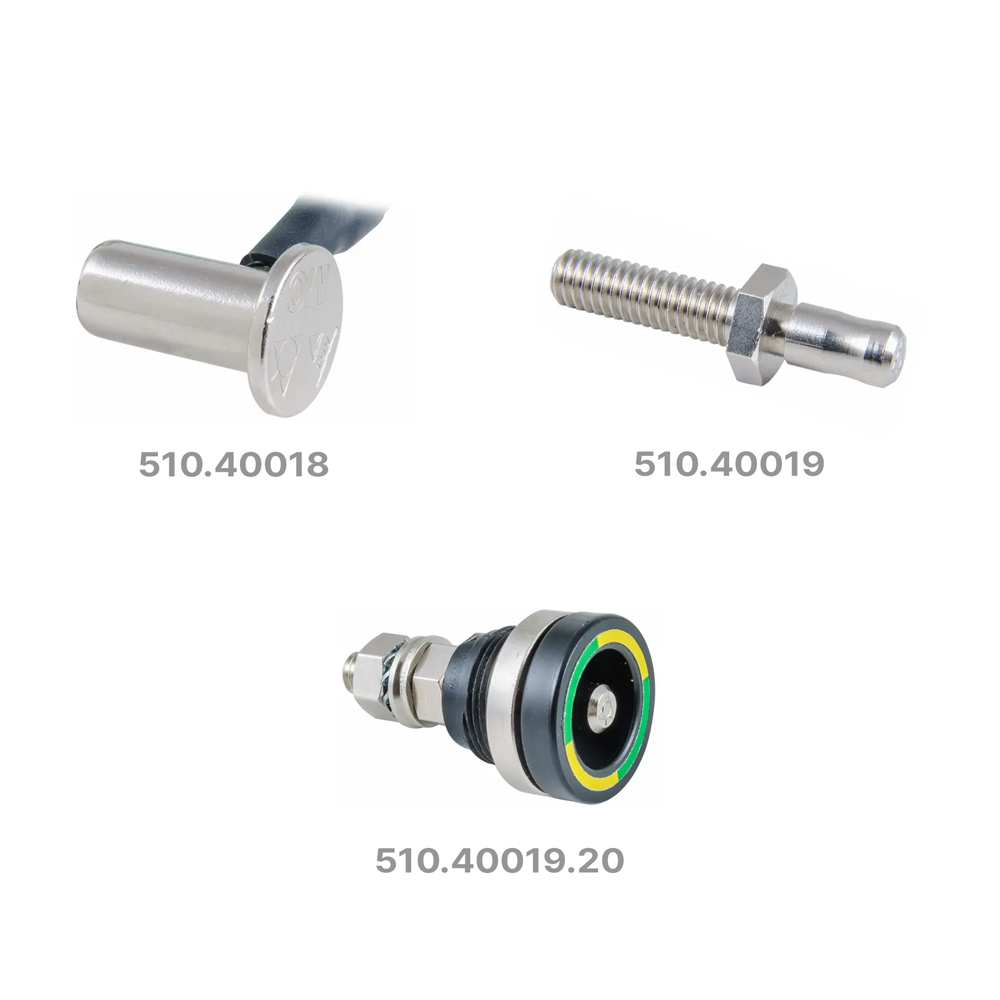

| 510.40018 | Conector rápido hembra, de latón niquelado (sin cable) |
| 510.40019 | Conector rápido macho, mural de latón niquelado |
| 510.40019.20 | Conector rápido macho, encastrado con cubierta aislante plástica |
| 510.10000 | Cable recto calabaza hytrel |
| 510.19912.70 | Cable acero trenzado 2mm alta Tª100ºC |
| 510.19915 | Cable acero trenzado 5mm alta Tª100ºC |
Conectores rápidos unipolares para la conexión de equipos a tierra y/o monitorización de los mismos con el sistema Multipunto.
Adecuados para garantizar de forma segura en el tiempo la monitorización o conexión de la puesta a tierra electrostática, incorporan un sistema de bayoneta con encaje a presión. Este mecanismo permite conectar y desconectar rápidamente aquellos equipos de planta que frecuentemente precisen trasladarse o desmontarse para tareas de limpieza y mantenimiento.
Características principales
- Conexión instantánea: El diseño de bayoneta a presión elimina la necesidad de herramientas durante el acoplamiento.
- Resistencia industrial: Fabricados en latón niquelado y plásticos técnicos aislantes de alta durabilidad.
- Seguridad electrostática: Garantiza la fiabilidad de la continuidad eléctrica necesaria para la descarga segura de la carga electrostática.
- Conexión a cables: Concebidos para la toma de tierra electrostática de sección 5mm sin monitorización y 3mm con monitorización.
Características técnicas
| 510.40018 | 510.40019 | 510.40019.20 | |
|---|---|---|---|
| Longitud total | 28 mm | 35 mm | 40 mm |
| Dim. exteriores | Ø 20 mm | Rosca M6 x Ø 18 mm | Ø 18 / 23,5 mm |
| Apto para cables | Ø 4 a 5,9 mm | — | |
| Material | Latón niquelado | Latón niquelado (cuerpo) y plástico (cubierta aislante) | |
| Instalación | Conexión a cable de 1 hilo | Diseñado para encastrar en chasis o estructura de equipos | |
| Función | Terminal hembra móvil flexible para la línea de monitorización | Terminal macho para el equipo que se precisa monitorizar su puesta a tierra | Terminal macho como el anterior pero protegido frente a impactos |
