Sist. de limpieza y eliminación electrostática Typhoon

01Descripción

La cortina de aire Typhoon es un sistema de limpieza y neutralización electrostático, idóneo para la limpieza de piezas voluminosas, permitiendo reducir el coste energético comparado con una cortina de aire comprimido.

El sistema consta de una barra antielectrostática, además de su transformador, una cortina de aire con salida de presión atmosférica, una turbina, los conductos fijos y flexibles, un sensor de presión (opcional) y unos soportes de anclaje orientables (opcional) .

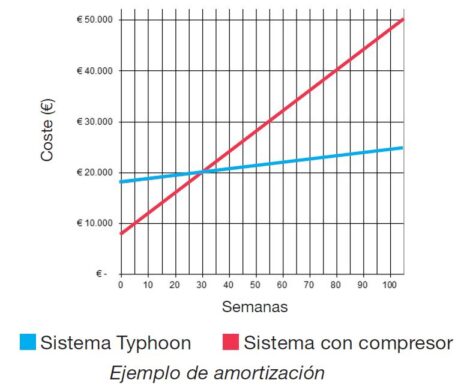

Este sistema permite, mediante el uso de turbina en lugar de compresor, reducir los costes energéticos entre un 30% y un 70%, en función del número de horas de funcionamiento y la longitud de las cortinas de aire. Es idóneo para sistemas que funcionan a tres turnos o mas y en periodos de tiempo de funcionamiento superiores al 25%, proporcionando un flujo de aire contínuo. Una de sus aplicaciones más importantes es la limpieza y neutralización electrostática en objetos 3D, como componentes de automóvil antes de pintar (por ejemplo, ubicándose a la entrada de la cabina de pintura).



Solicite el cuestionario para determinar el sistema adecuada a sus necesidades.


CARACTERÍSTICAS

  • Alcance: 2000 mm
  • Material: Aluminio
  • Más silencioso que los labios de mayor apertura
  • Turbina con variador de frecuencia. Permite aumentar la potencia de soplado y reducir el riesgo de dañar la turbina ante bloqueos.
  • Variador de frecuencia con filtro de red incorporado para evitar interferencias
  • Material de la barra: PVC
  • Cable: Metal (No ATEX), Neopreno (ATEX)
  • Peso: 2 Kg + 0,5 Kg/m (v. normal) ó 0,8 Kg/m (v. ATEX)
  • Tª de trabajo: Max 55 ºC
  • Alimentación: 7 Kv (Versión con barra ep-sh-n)
  • Alimentación: 220V (Versión con barra ep-sh-n-Ex)
  • Alimentación: 24V (Versión  con barra performax)

Disponible en versión ATEX

Opcional

· U. de alta tensión para las barras con control remoto, y/o con sensor
· Regulador de frecuencia, para controlar presión de soplado
· Mando a distancia para ajustar los parámetros de la turbina
· Soportes de anclaje orientables:

Recomendado: 1 cada 50cm (mínimo 2 soportes)
Recomendado: 1 cada 50cm (mínimo 2 soportes)

Opciones

Opción 1: Sist. Typhoon con barra tipo P-Sh-N-EX. Recomendable cuando la ionización es importante.

Ventajas: Mayor capacidad de ionización, menor posiblidad de que se estropee con el tiempo debido al cable de alta tensión.

Desventajas: Mayor precio cuando se montan mas de 1 cortina ya que cada barra lleva su fuente de alimentación. Requiere además un transformador carril DIN 24 V para alimentar el sensor de presión.

Barra antielectrostatica ATEX P-Sh-N-EX

Opción 2: Sist. Typhoon Estandar con barra Ep-Sh-N. Poder de ionización limitado. Compromiso entre rendimiento e ionización. Adecuado para procesos de limpieza.

Ventajas: Permite utilizar la U. de alimentación de 7kV/24V A2A7MS y remover el sensor reemplazando la unidad por una estándar convirtiendo esta en una opción más económica.

Desventajas: Capacidad de neutralización limitada.

Barra antielectrostática Ep-Sh-N

Opción 3: Sist. Typhoon Performax IQ Easy. Poder de ionización elevado. Apta para limpieza y para neutralización.

Ventajas: El transformador carril din permite alimentar varias cortinas y además el sensor de presión. Haciendo uso del Manager IQ Easy no hace falta el transformador carril din gracias a su salida de 24V que permite alimentar el sensor también y además saber estado de mantenimiento, incorporar el sensor y retroalimentar a la barra en función de las mediciones en procesos contínuos en los que el producto permanece frente al sensor de modo contínuo.

Desventajas: A largo plazo puede tener problemas de balance iónico debido al desgaste de los emisores positivos.

Barra antielectrostática Performax IQ Easy

Manager IQ Easy

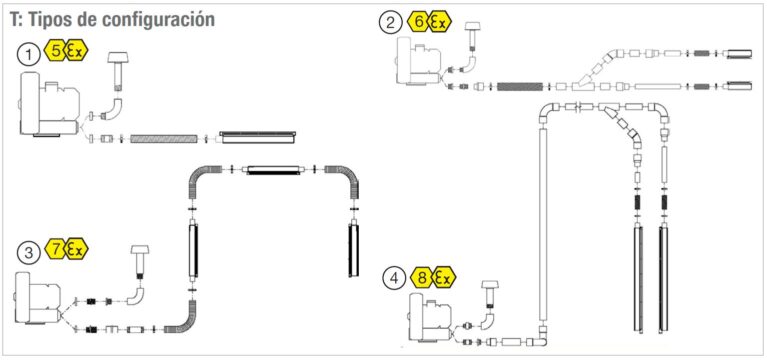

Configuraciones

Ventajas del Sist. Typhoon

El  Typhoon funciona con una abertura de ranura de 0,5 mm. Ello comporta el uso de menos aire que los diseños con aperturas mayores y menor ruido que éstas.

Debido a la ranura reducida, se reduce el número de entradas de aire a lo largo de cortinas largas, facilitando y abaratando la instalación.

La ranura más pequeña crea una mayor velocidad de aire y, por lo tanto, una mayor fuerza de limpieza.

Códigos

130.19070 U. de alimentación de 7kV 220V
130.19073 U. de alimentación de 7kV con control remoto 220V
130.19074 U. de alimentación de 7kV con control remoto 400V
130.19224 Transformador Carril DIN 220/24V 4A
130.19225 Transformador Carril DIN 202/24V 10A
130.19228 Cable 5m + conector M12 en ángulo LED
130.19238 Cable 10m + conector M12 en ángulo LED
132.60002 U. de alimentación de 7kV 220V para adaptar sensor presión
130.1LCM8 Barra Performax IQ – Versión Estándar
130.1LCM8.SP Barra Performax IQ – Versión Speed
132.6LCMT Sist. Typhoon Long. XXX CM Tipo T
132.60019 Sensor de presión 0-100kPa
132.60021 Soporte de anclaje orientable (1ud cada 50cm)
132.602XX Turbina de XX Kw
132.60290 Repuesto Filtro de succión completo
132.60291 Repuesto Filtro interior
