Ionizador focal
Documentación
Fichas técnicas
Códigos
| 131.50071 | Ionizador focal con salidas I/O y boquilla estándar |
| 131.50071.21 | Ionizador focal con boquilla tubo flexible de 160mm |
| 131.50071.22 | Ionizador focal con boquilla de difusión del aire tipo ducha 45º |
| 131.50071.23 | Ionizador focal con boquilla de conexión inline para insertar en tubo de aire neumático |
| 131.50071.24 | Ionizador focal con boquilla con ángulo 60º orientable |
| 131.50071.25 | Ionizador focal con boquilla de plástico de punta redonda |
| 131.50071.26 | Ionizador focal con boquilla tipo pato |
| 131.50071.27 | Ionizador focal con boquilla con salida de cortina de aire a 90º |
| 131.50071.28 | Ionizador focal con boquilla tubo recto de soplado lateral |
| 131.50071.29 | Ionizador focal con boquilla de soplado lateral tipo varilla + conducto flexible |
| 131.50071.39 | Ionizador focal con boquilla tipo brazo articulado flexible 400mm |
| Accesorios y repuestos | |
| 131.50071.01 | Soporte de fijación para 131.50071 |
| 131.50071.10 | Adaptador para boquillas |
El diseño compacto de la unidad de ionización focaliza la ionización sobre la pieza en lugares estrechos o difícil de acceso para eliminar contaminantes a la vez que elimina la electrostática.
El equipo dispone de una amplia gama de boquillas reemplazables, para adecuar el flujo de aire ionizado al objetivo a neutralizar y/o limpiar. Su tecnología de CA de alta frecuencia, permite disponer de un balance iónico extremadamente estable y cercano a cero. Gracias a ello no es necesario realizar engorrosos ajustes después de la instalación en función de la presión del aire comprimido, ni de la distancia del ionizador respecto de la superficie a descargar.
Indicador LED muestra visualmente el estado de funcionamiento
Dispone de una “función de inspección” que solicita automáticamente la limpieza de la aguja de iones, y varias funciones pueden comprobarse mediante indicadores LED, y el estado de funcionamiento del eliminador de estática puede supervisarse externamente mediante la salida de varias funciones.
Características
| Tecnología de ionización de CA de alta frecuencia | Proporciona un balance iónico extremadamente estable. |
| Diseño ultra compacto | Facilita el montaje dentro de dispositivos. |
| Gran gama de boquillas disponibles >20 modelos | Permite elegir diferentes tipos según la aplicación. |
| Funciones de señales de control de entrada y salida | Dispone comunicación IO para su integración automática en procesos |
| Diseño con seguridad; sin riesgo de alta tensión | Alimentación de 24V CC, sin necesidad de cables de alta tensión. |
| Indicador de estado de funcionamiento | Muestra en tiempo real el estado operativo y anomalías del ionizador |
| Fácil mantenimiento | La aguja de ionización se puede retirar y limpiar fácilmente |
Características de la tecnología de ionización de CA de alta frecuencia
- Elevada eficiencia de neutralización electrostática, trabajando a baja tensión 2.500 V.
- Frecuencia ionización: 70 kHz.
- Balance iónico extremadamente estable (sin precisar ajuste)
- Los iones se pueden transportar a través de conductos.
- La carga electrostatica se neutraliza rápidamente.
- Se puede utilizar a poca distancia
- Elevado nivel de seguridad para el personal
Especificaciones técnicas
| Tensión de trabajo | 24VCC |
| Tiempo de decaimiento | ≤1.0S (a una distancia de 50 mm) |
| Balance iónico | ≤±10V (promedio) |
| Presión de aire de aire comprimido | 1,5 @ 7 Bares |
| Temperatura del aire de alimentación | 0 a +50°C |
| Tubería de conexión | Diámetro exterior ∅6 mm, diámetro interior ∅4 mm |
| Concentración de ozono | <0.03 ppm @ 30 cm |
| Interfaz IO | Si |
| Condiciones de trabajo recomendads | 0 @ +55 °C (sin condensación), 35 – 65% HR |

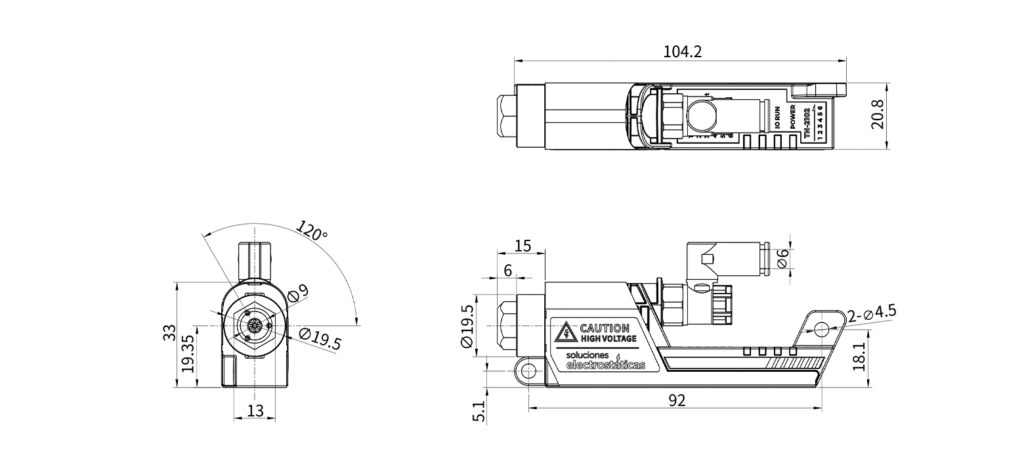

| Dimensiones/Peso | 33 x 110 x 20.8 mm / aproximadamente 120g |
Variantes de boquillas

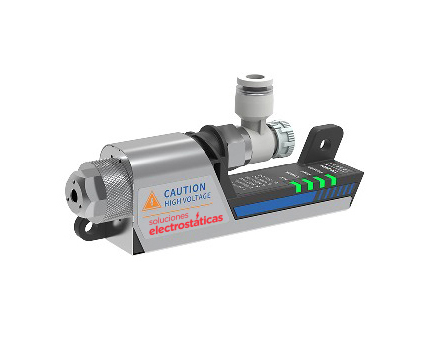

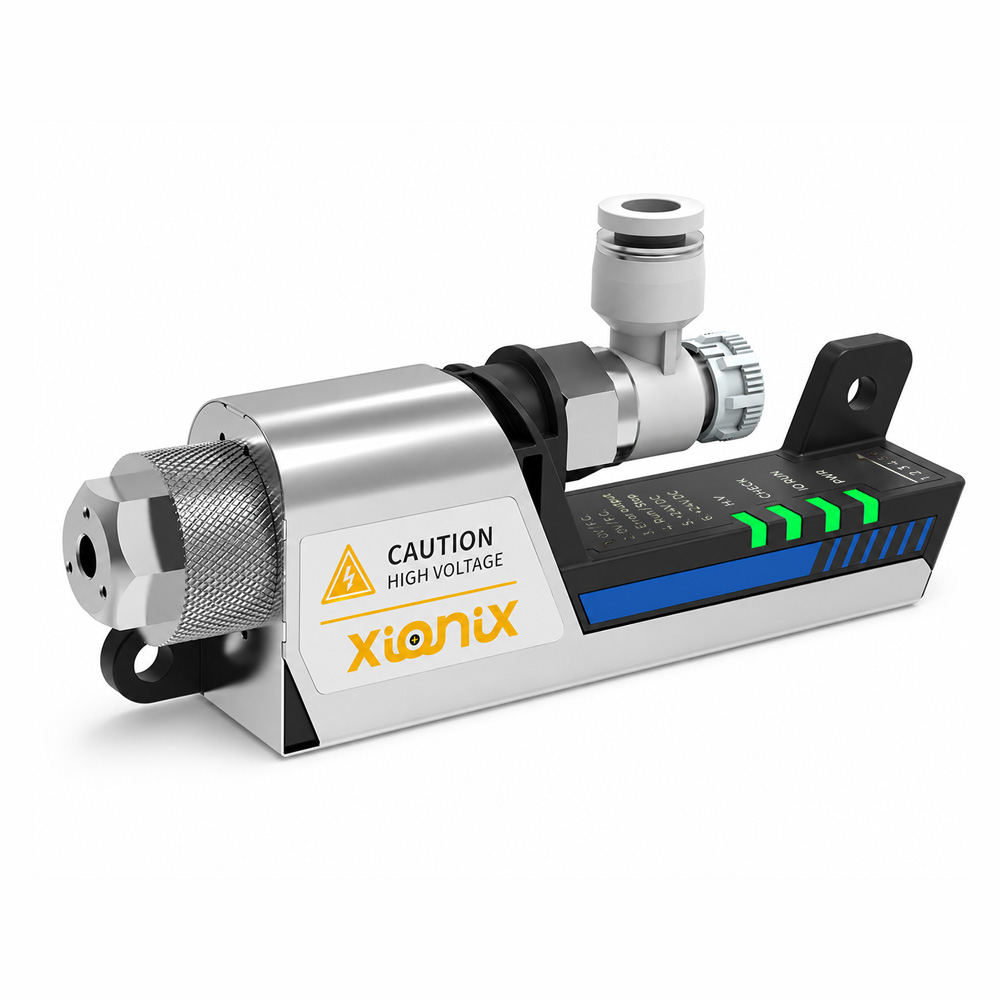

Ionizador focal con salidas I/O y boquilla estándar
 |
Descripción: Boquilla recta de acero inoxidable que dispersa aire ionizado de forma uniforme. Diseño compacto y resistente, ideal para aplicaciones de precisión en espacios reducidos y exigentes. Aplicación: Neutraliza estática y remueve polvo en componentes electrónicos pequeños, zonas estrechas o delicadas. Perfecta para estaciones de ensamblaje, retrabajo o inspección.
|
Ionizador focal con boquilla tubo flexible de 160mm
 |
Descripción: Boquilla tubo flexible de 160mm. Esta permite ser doblada libremente sin necesidad de fijación. Mantiene la forma curvada sin cambios. Diseñada para usarse en espacios reducidos, elimina con precisión el polvo y los contaminantes, al mismo tiempo que neutraliza eficazmente la electrostática. Aplicación: Ideal para direccionar aire ionizado con precisión en ángulos específicos gracias a su flexibilidad. Perfecta en líneas de montaje, cabinas o maquinaria donde se requiere ajuste puntual del flujo hacia piezas u obstáculos.
|

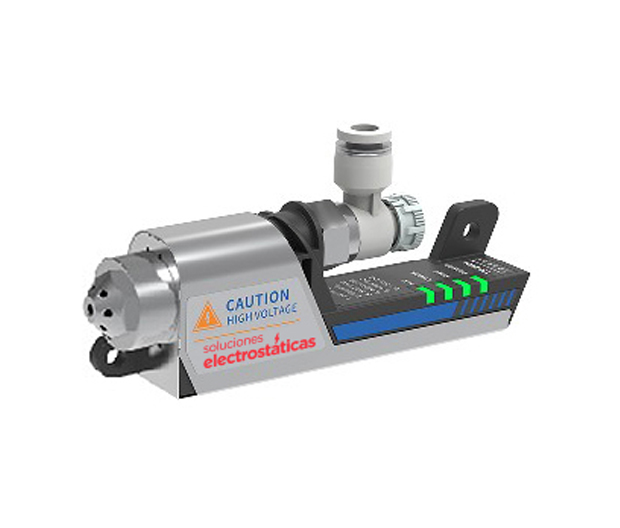

Ionizador focal con boquilla de difusión del aire tipo ducha 45º
 |
Descripción:Boquilla angular que emite aire en 45°, logrando una cobertura amplia sobre superficies. Fabricada en acero inoxidable para máxima durabilidad y desempeño estable. Aplicación: Utilizada en líneas de producción para tratar superficies planas como carcasas o pantallas. Ideal para procesos de limpieza o desestaticización de objetos grandes.
|

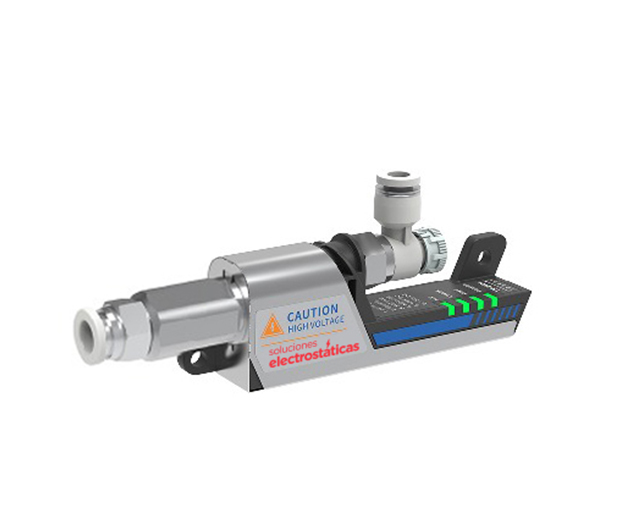

Ionizador focal con boquilla de conexión inline para insertar en tubo de aire neumático
 |
Descripción: Cuerpo metálico con conexión para mangueras conductivas de 6 mm diámetro. Facilita el direccionamiento del aire ionizado hacia zonas internas o de difícil acceso con su conexión inline para conexión de tubo de aire neumático. Aplicación: Utilizada en líneas de producción para tratar superficies planas como carcasas o pantallas. Ideal para procesos de limpieza o desestaticización de objetos grandes.
|

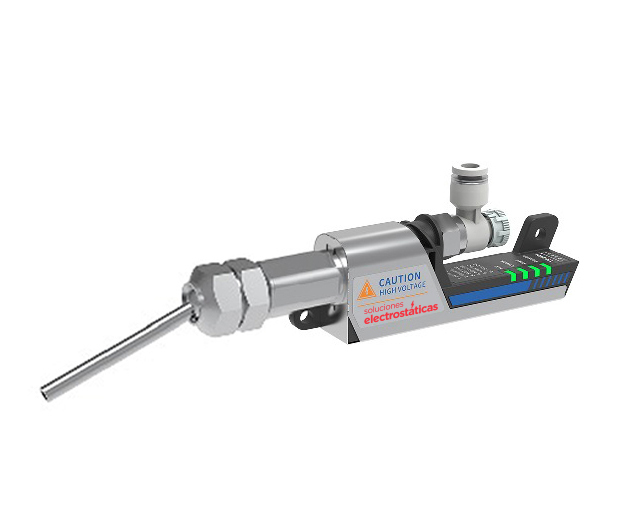

Ionizador focal con boquilla con ángulo 60º orientable
 |
Descripción: Boquilla de acero inoxidable SUS 304 con ángulo de salida regulable en 0–60°; ajustas el chorro, fijas con tuerca y utilizas adaptador para conexión. Compacta y robusta. Aplicación: Ideal para direccionar aire ionizado con precisión en ángulos específicos. Perfecta en líneas de montaje, cabinas o maquinaria donde se requiere ajuste puntual del flujo hacia piezas u obstáculos.
|

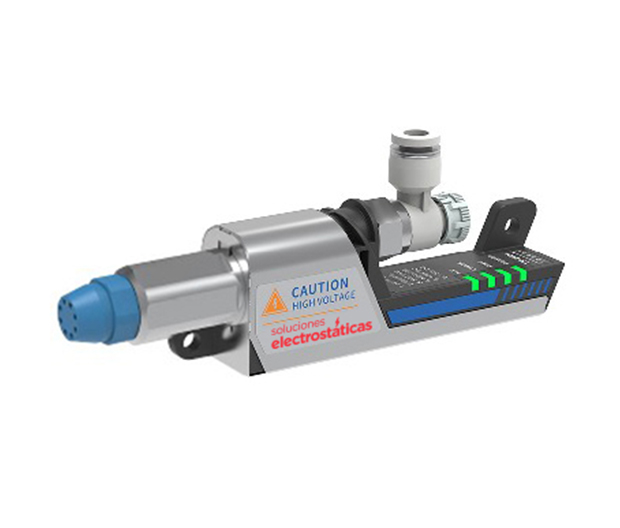

Ionizador focal con boquilla de plástico de punta redonda
 |
Descripción: Boquilla plástica ligera con salida estrecha para soplado concentrado. Requiere adaptador para conexión (incluido). Ideal para limpieza localizada de alta intensidad. Aplicación: Adecuada para actuar sobre pines, conectores o microcomponentes. Útil en mantenimiento de precisión y eliminación de estática en zonas puntuales.
|

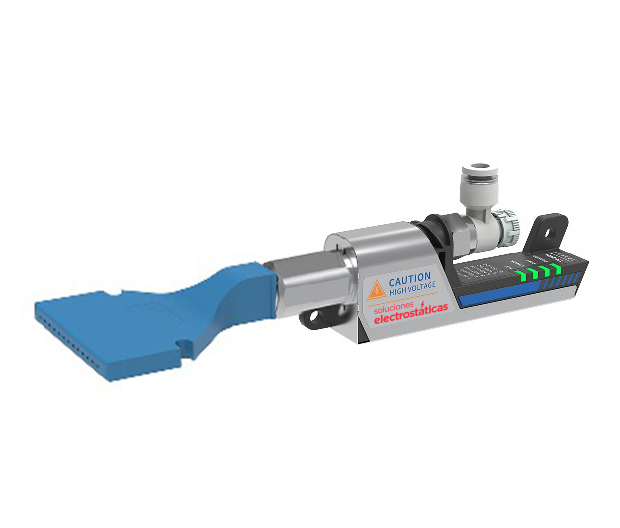

Ionizador focal con boquilla tipo pato
 |
Descripción: Boquilla de aire plana fabricada en plástico, diseñada para eliminar la electricidad estática y contaminantes en áreas amplias. Se utiliza junto un adaptador para su conexión (incluido). Aplicación: Es ideal especialmente en espacios reducidos donde se requiere un diseño compacto. Su tecnología de ionización de alta frecuencia y su fácil mantenimiento la hacen adecuada para diversas aplicaciones industriales.
|

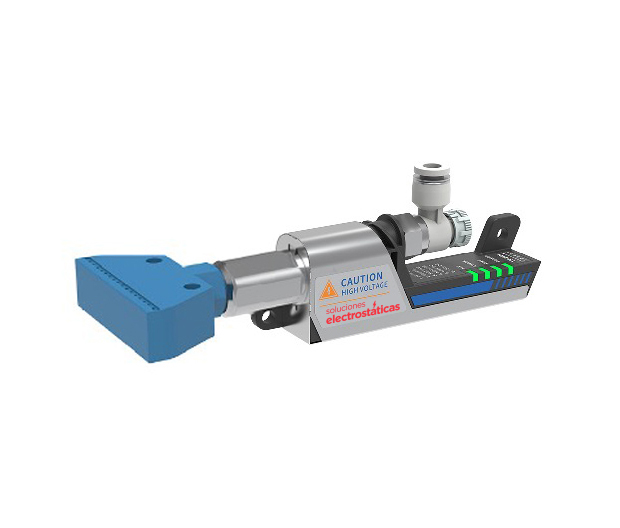

Ionizador focal con boquilla con salida de cortina de aire a 90º
 |
Descripción: Boquilla plástica de salida perpendicular, permite direccionar aire ionizado lateralmente. Su diseño angular es clave en espacios cerrados o poco accesibles. Aplicación: Accede detrás de paneles o componentes. Esencial para neutralizar estática en lugares donde una boquilla frontal no entra con facilidad.
|

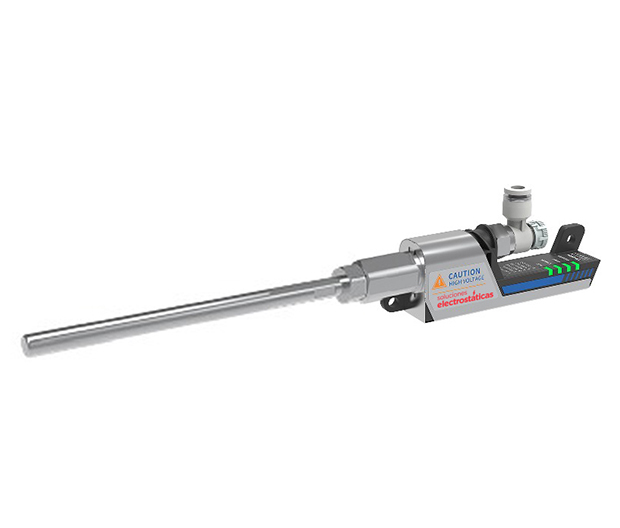

Ionizador focal con boquilla tubo recto de soplado lateral
 |
Descripción: Barra de acero inoxidable de 270 mm con múltiples salidas laterales. Requiere adaptador. Diseñada para tratamiento lineal y constante en zonas largas. Aplicación: Perfecta para cintas transportadoras o guías de piezas. Proporciona cobertura estable a lo largo de líneas de montaje o transporte.
|

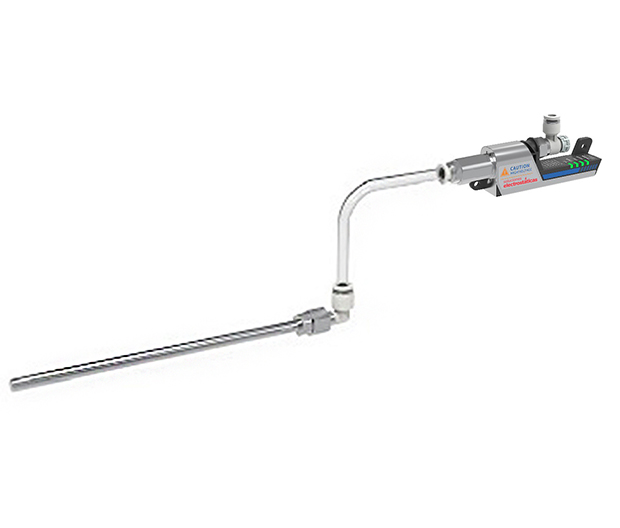

Ionizador focal con boquilla de soplado lateral tipo varilla + conducto flexible
 |
Descripción: Boquilla en acero inoxidable, esta boquilla combina un cuerpo tipo barra con salida lateral, conectada a un conducto (Ø6mm) con longitud de 270mm; el tubo es flexible con un radio mínimo de curvatura de 25mm. Aplicación: Diseñada para áreas amplias o de dificil acceso, donde una sola boquilla fija no llega. Por ejemplo, en entornos de automatitación donde las piezas se colocan en carriles o en sistemas de trasnporte. El tubo flexible permite redirigir el flujo de aire ionizado hacia varios puntos sin reubicar el ionizador principal.
|

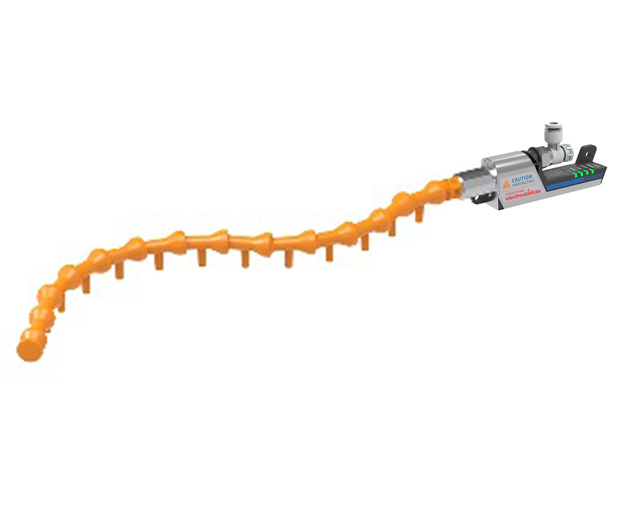

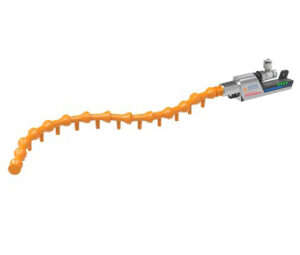

Ionizador focal con boquilla tipo brazo articulado flexible 400mm
 |
Descripción: Boquilla plástica flexible con 13 puntas ajustables orientación. Puede adaptarse fácilmente a diferentes formas y zonas de trabajo. Aplicación: Ideal para bandejas múltiples o zonas variables. Permite tratar varios puntos simultáneamente con un solo sistema, adaptable según necesidades.
|

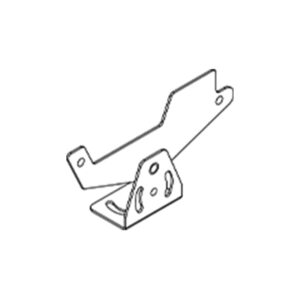

Soporte de Fijación
 |
Descripción: Este soporte está diseñado para el montaje fijo y seguro de boquillas ionizadoras. Fabricado en acero inoxidable de alta resistencia, ofrece una estructura robusta y estable que garantiza el posicionamiento preciso del ionizador en cualquier ángulo o dirección. Aplicación: Ideal para instalaciones donde se requiere una fijación permanente del ionizador, este soporte permite mantener la orientación óptima del flujo de aire ionizado, asegurando un rendimiento constante y efectivo. Es ampliamente utilizado en líneas de ensamblaje, sistemas automatizados, áreas de inspección y procesos de fabricación donde la neutralización de cargas electrostáticas debe mantenerse en un punto específico sin desajustes.
|
Adaptador para boquillas
 |
Descripción: Adaptador para boquillas RP1/4 (hembra) a M16x1,5 (macho) se instala entre el la rosca del ionizador focal y la boquilla. Material: Acero inoxidable 304.
|
