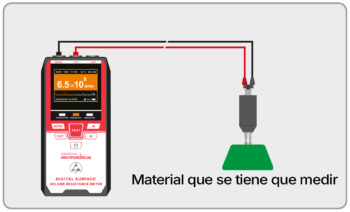

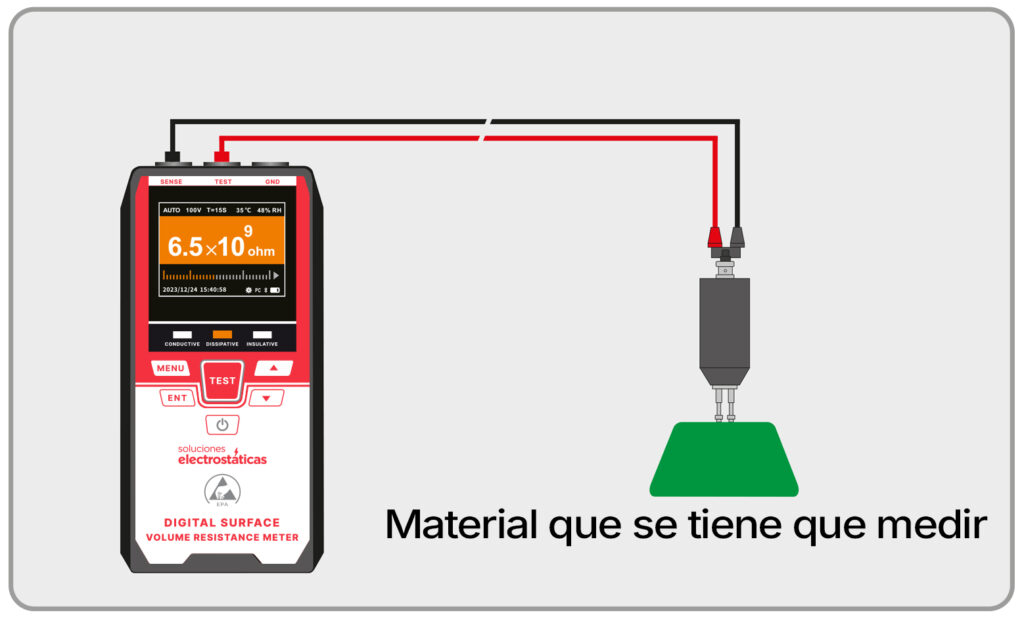

De acuerdo con la especificación ANSI/ESD STM11.13, se conecta el Megaóhmetro y el electrodo de dos puntos.
Se coloca el electrodo de dos puntos verticalmente sobre el material que se desea ensayar y se aplica una presión aproximada de 0,47 kg para medir la resistencia superficial.
Megaóhmetro electrostático para medir Resistencia y Resistividad y Humedad Relativa 2
Códigos
| Descripción | |
| 990.20023 | Megaóhmetro electrostático digital portátil y autónomo + HR/T para medir resistividad superficial y resistencia – Kit de Maletín + Megaóhmetro + Accesorios |
| Accesorios | |
| 990.20023.02 | Pila recargable AAA de 3,7V 1.200 mAh de Li-Ion para el 990.20023 |
| 851.21121.25 | Serv. calibración 1E3-2E12 Ohmios electrodo R y SIN elec. int. ENAC |
El Megaóhmetro electrostático es un completo instrumento de medición electrostática diseñado para comprobar la resistencia superficial y la resistencia a tierra, así como para medir la impedancia o resistencia de todo tipo de superficies conductoras, disipativas y aislantes. También permite medir la humedad relativa y la temperatura, factores que influyen directamente en las propiedades eléctricas de los materiales.
Diseñado conforme a los procedimientos de ensayo de normas internacionales como EOS/ESD, CECC, ASTM y UL, puede utilizarse para comprobar los materiales y consumibles empleados en líneas de producción, tales como alfombrillas de mesa, revestimientos de suelo, superficies lacadas, placas, pulseras y tobilleras antiestáticas, ropa de protección ESD, calzado y cubrecalzado antiestáticos, así como bolsas y recipientes de PE de diferentes especificaciones.
Características
- Pantalla digital: pantalla TFT en color de fácil lectura.
- Determinación rápida ESD: el indicador proporciona una identificación visual del material como disipativo, conductor o aislante.
- Conforme con ANSI/ESD S20.20 e IEC 61340-5-1: cumple los requisitos generales aplicables a las comprobaciones antiestáticas.
- Medición de temperatura y humedad: parámetros importantes para la correcta interpretación de los resultados de resistencia.
- Medición totalmente automática: el rango de resistencia y la tensión de ensayo se seleccionan automáticamente.
- Aviso por voz: permite aumentar la productividad durante los ensayos.
- Amplia gama de sondas opcionales: compatible con electrodo de resistividad paralelo para pesas de 5 lb, sonda de dos puntos y electrodo de anillos concéntricos.
Características técnicas
- Dimensiones: cm (Largo) x cm (Alto) x cm (Ancho)
- Peso: 350 gr
- Rango de medida: 1,0 × 10³ a 1,0 × 10¹² Ω
- Precisión: ±10 %; ±20 % para valores ≥ 1,0 × 10¹¹ Ω
- Condiciones ambientales:
- Ta: 0 a 50 ºC
- HR: 35 a 80%
- Tensión de ensayo: 10 V / 100 V ±5 % (AUTO)
- Modos de ensayo: AUTO, CONT, OFF
- Tiempo configurable: 5–120 s
- Indicador ESD: Sí
- Aviso por voz: Sí
- Medición de temperatura y humedad: Sí
- Pantalla: TFT en color
- Idiomas: chino / inglés
- Alimentación: 2 baterías de ion-litio de 3,7 V 1.200 mAH
- Autonomía en espera: 240 horas
- Interfaz: USB Type-C

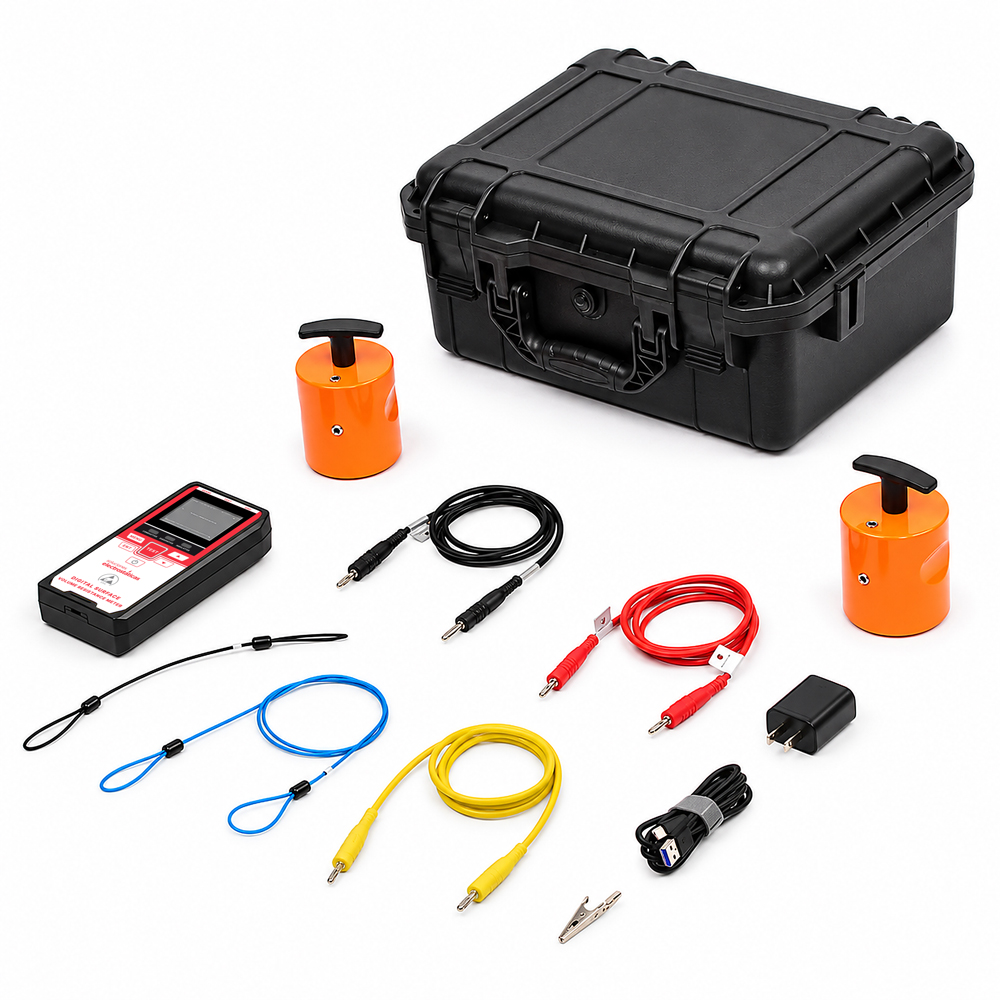

Que incluye
- 1 Megaóhmetro electrostático, medidor Tª y HR%
- 2 Electrodos externos de medición de resistencia
- 1 Cargador y cable
- 1 Separador de cable de 10 pulgadas
- 1 Separador de cable de 36 pulgadas
- 1 Cable de corriente SENSE
- 1 Cable de tensión de ensayo TEST
- 1 Cable de puesta a tierra GND
- 1 Pinza de puesta a tierra
- 2 Baterías de ion-litio de 3,7 V 1.200 mAh
- 1 Maletín de protección
- 1 Certificado de calibración
- 1 Manual en español
Aplicaciones destacadas
Ensayo de resistencia entre dos puntos del material
Ensayo de resistencia punto a punto

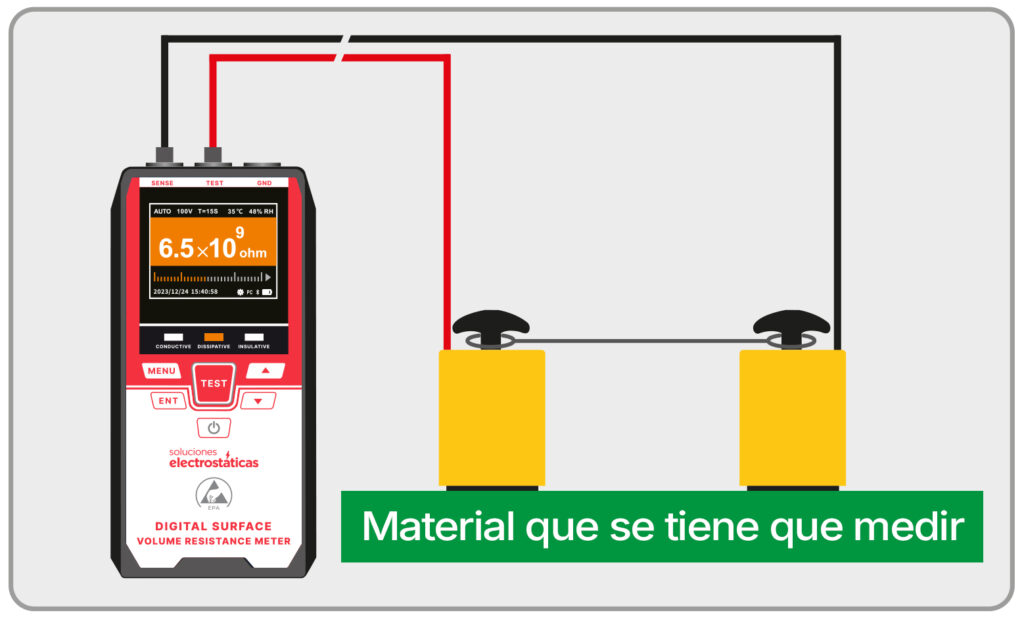

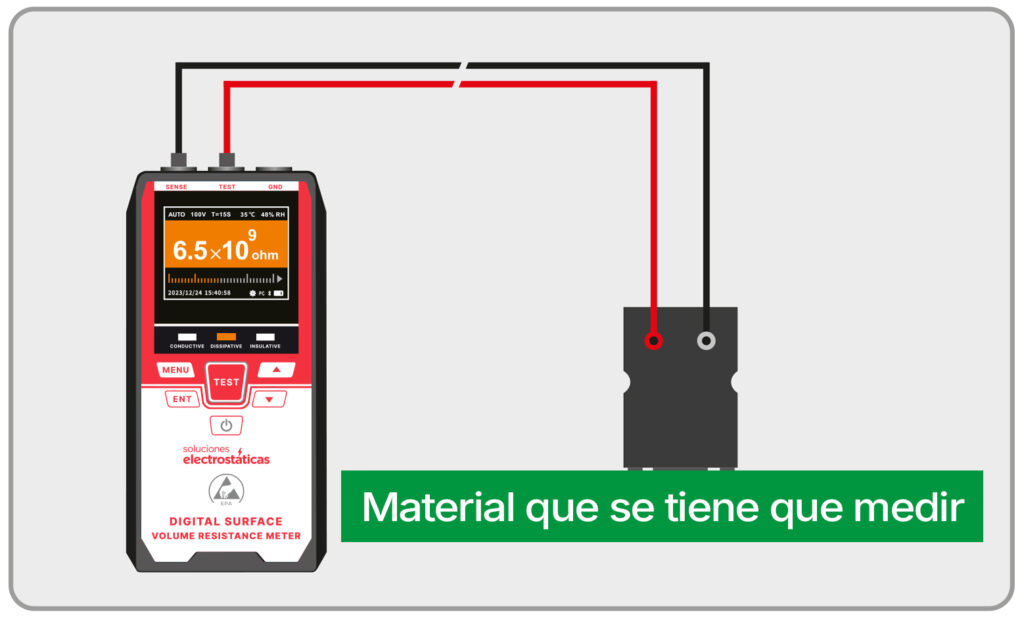

De acuerdo con la especificación ANSI/ESD TR53, se colocan los dos electrodos de medición de resistencia sobre el material que se desea medir.
- Para superficies pequeñas, la distancia entre los electrodos debe ser de 10 pulgadas (25,4 cm).
- Para superficies grandes, la distancia debe ser de 36 pulgadas (91,44 cm).
Ensayo de resistencia a tierra

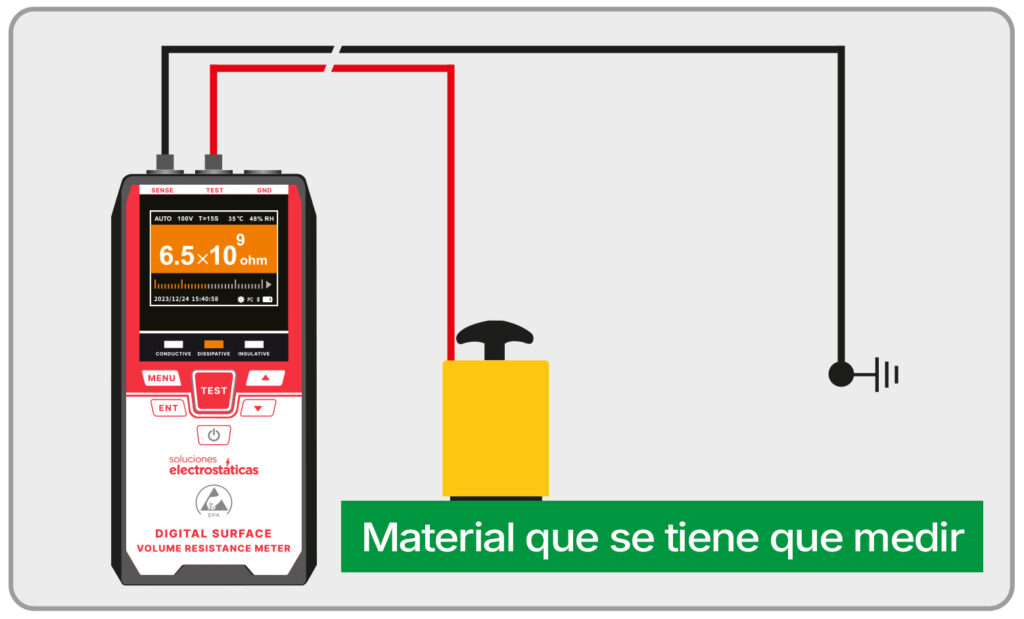

De acuerdo con la especificación ANSI/ESD TR53, se coloca un electrodo de medición de resistencia sobre el material que se desea medir y el otro cable se conecta a la pinza de tierra correspondiente para realizar la medición de resistencia a tierra.
Ensayo de resistencia superficial / resistividad superficial
De acuerdo con la especificación ANSI/ESD STM11.11, se coloca el electrodo de anillos concéntricos sobre el material que se desea medir.
Se configura el factor geométrico del megaóhmetro en ×10. Aplicando este factor de conversión al valor medido se obtiene la resistividad superficial.
