| Descripción | |
| 990.20022 | Megaóhmetro electrostático digital portátil y autónomo + HR/T + accesorios |
| Accesorios | |
| 990.20022.13 | Maletín accesorios medición resistencia 1) 1 devanadera 50m, 2) pinzas «batería» robustas, 3) maletín antiestático |
| 851.21121.25 | Serv. calibración 1E3-2E12 Ohmios electrodo R y SIN elec. int. ENAC |
| Accesorios opcionales | |
| 990.20803.36 | Sonda de electrodos concéntricos |
| 990.20841.21 | Mini sonda para la medida de superficies pequeñas |
| 990.20030.01 | Pinzas de batería |
| 990.20030.04 | Devanadera de 50m |

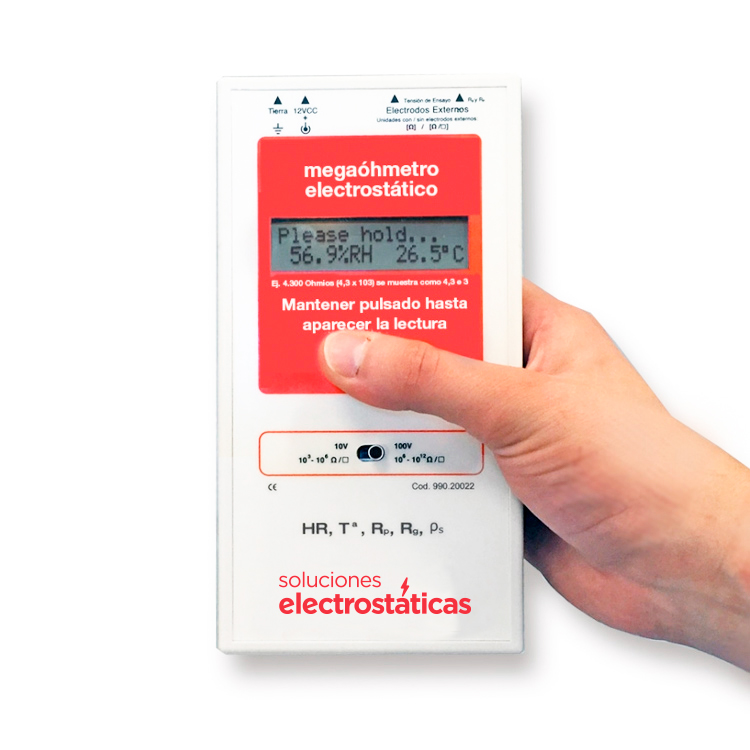

Instrumento de auditoria portátil diseñada para medir la resistencia eléctrica desde una óptica electrostática. Mediciones que permite hacer:
- Resistencia entre dos puntos Rp
- Resistencia a tierra Rg
- Resistividad superficial conforme con la Norma ANSI EOS/ESD Association Standard S4.1 y UNE-EN-61340-2-3 y 5-1
- Temperatura y Humedad Relativa
Utilizando los electrodos internos en superficies planas homogéneas puede medirse la resistencia superficial acorde a la Norma ANSI/ESD-S11. Además con los electrodos externos suministrados, en las configuraciones correspondientes, puede medirse la resistencia superficial de acuerdo a la Norma ANSI/ESD STM11.11-2001 y la resistencia a tierra Rg de acuerdo a la Norma ANSI/ESD STM11.12-2000 y la UNE-61340-4-1. La pantalla de cristal líquido (LCD) permite al usuario leer las medidas con comodidad, mostrándose durante 20s, aproximadamente para dar tiempo a enseñarlas o anotarlas, sin necesidad de cálculos adicionales.
Esta unidad está especificamente diseñada para evaluar las propiedades electrostáticas de todo tipo de superficies concebidas para la protección frente a descargas electrostáticas.
El medidor incorpora además de las entradas para los electrodos externos, dos electrodos paralelos en la parte inferior que permiten medir la resistividad superficial, que se puede convertir en resistencia superficial dividiendo por 10. Estos electrodos paralelos permiten la realización de ensayos de forma rápida y sencilla de una variada gama de superficies y materiales, sin tener que utilizar los electrodos de 2,25 Kg.
Bibliografía recomendada
Soluciones Electrostáticas S.L recomienda que se lean las siguientes normas:
- UNE6 1340.2.3 Ensayo de resistencia y resistividad superficial
- UNE 61340.4.1 Ensayo de pavimentos electrostáticos
- UNE 61340.5.1 Protección de dispositivos electrónicos frente al fenómeno electrostático
Estas normas pueden adquirirse a través de AENOR
Características
- Rango de medida: 1E3-9E05 ohmios @ 10 Voltios / 1E6-2E12 ohmios @ 100 Voltios
- Alimentación: Pila de 9 Voltios o pila recargable de Níquel/Cadmio y/o transformador/cargador de CA
- Vida de la Pila: Níquel Cadmio- aproximadamente 1 hora
- Tiempo de carga: 12 horas
- Transformador: 12 Voltios CC – 100 mA
- Electrodos internos: 2 electrodos, Goma de silicona conductiva. Pueden romperse
- Electrodos externos: 2 electrodos de 2,25 Kg, diámetro aprox. 50 mm
- Pantalla: Pantalla de cristal líquido de 6 carácteres de 1,5 cm de alto
- Precisión: 1E03 – 1E04 ± 15 % @ 10 – 90% HR
- 1E04 – 1E08 ± 10 % @ 10 – 90% HR
- 1E09 – 1E10 ± 15 % @ 10 – 60% HR
- 1E11 – 1E12 ± 25 % @ 10 – 50% HR
- Peso del medidor: 370 gr
- Peso del cargador: 311 gr

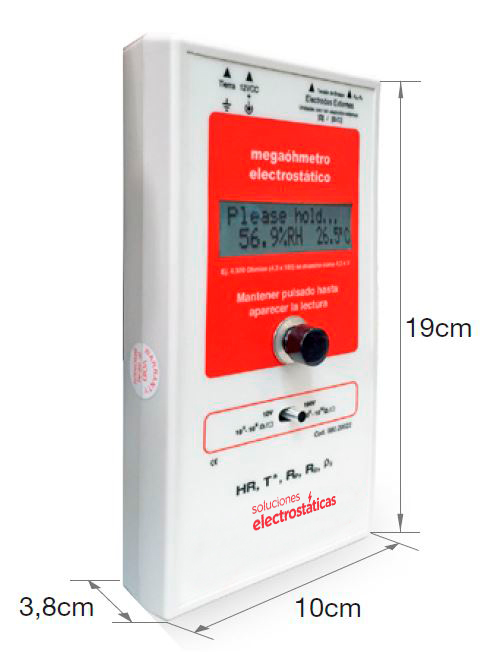

- Dimensiones: 19 cm (Largo) x 10 cm (Ancho) x 4,5 cm (Alto)
- Interruptor de encendido: Accionamiento temporal. Al dejar de presionar el interruptor la lectura se mostrará en la pantalla durante 20s
Que incluye
- 1 Maletín
- 1 Megaóhmetro electrostático, medidor Tª y HR%,
- 2 Cables helicoidales para conectar los electrodos externos
- 2 Electrodos externos de 2,25 Kg
- 1 Adaptador de CA
- 1 Pila 9VCC
- 1 Placa de acero para verificar calzado y sillas
- 1 Certificado de calibración
- 1 Manual en español
