Microgenerador CMM IML
Documentación
Códigos
| 130.19239 | Cable alimentación 10m M12 H a 5 hilos |
| 130.19242 | Cable 10m M12 M/H para regulador tension |
| 135.12400 | Microgenerador CM Tiny -20kV sin cabezal |
| 135.12400.01 | Cabezal 1 salidas sin resistor conexión H |
| 135.12400.20 | Microgenerador CM Tiny -20kV IQ sin cabezal |
| 135.12410 | Micro generador IML CMM |
| 135.12421_8 | Cabezal 1_8 salidas con cable 2m |
| 135.12470.01 | Cable 1m de cabezal 1 sal JBLOCK a IML Spider |
| 135.12478.20 | IML Spider 2.0 8 salidas |
| 135.12451.00.20 | Cable IML Spider 2.0 muy flexible con emisor HV |
| 135.12451.00.22 | Cable IML Spider 2.0 muy flexible para resina o manta |

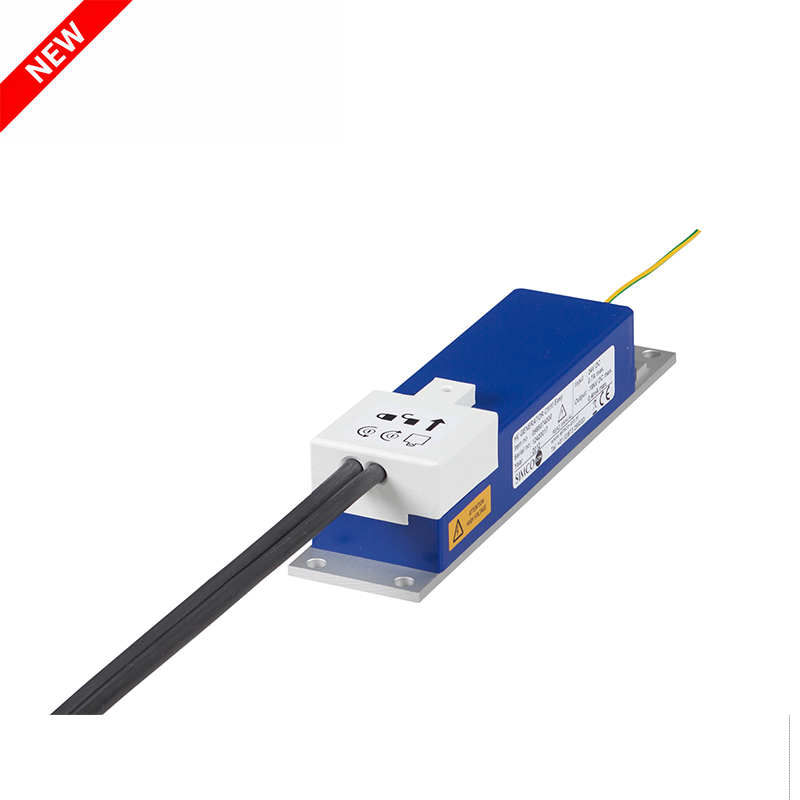

El microgenerador electrostático IML CMM y CM Tiny de Simco, es un equipo de poco peso y reducidas dimensiones, diseñado específicamente para aplicaciones IML, (etiquetaje en molde) en el primer caso y para máquinas pequeñas en el segundo. La unidad integra la fuente de alta tensión electrostática precisando únicamente alimentación de 24 VCC.
El microgenerador de electrostática IML CMM es compacto, robusto y ligero. Ha sido concebido para montarse en el brazo del robot, cerca de la manopresa, soportando fuerzas G asociadas al movimiento de esta. El ciclo de carga es extremadamente corto para ajustarse al tiempo de ciclo, de máquinas de inyección rápidas y dispone de un control de detección de la saturación de la capacidad eléctrica del sistema cable, mano, etiqueta, para evitar arcos que afecten al proceso o sistemas electrónicos cercanos a la mano.
Características
- Tensión de salida de 0 a -20 kV
- Compacto y robusto, es capaz de soportar fuerzas G
- Incorpora una fuente de alimentación de 24V CC
- Su cabeza de distribución de la alta tensión puede reemplazarse
- LEDs en ambos lados del equipo
- Control mediante microprocesador
- Regulador de la tensión externo (opcional)
- Señal remota ON/OFF
- Indicación de arco
- IP 52
- Versión IQ inteligente (opcional)
CARACTERÍSTICAS CMM
- Sólo pesa 480g (sin cables HV)
- Diseñado para IML (Etiquetaje en molde)
- Reduce de forma drástica el ciclo de carga y por tanto el ciclo total de inyección
- Concebido parta montarse en el brazo del robot en proyectos IML
- No precisa pasar cables de alta tensión por la oruga
- LED indicador de ciclo
- Consumo de corriente max. 0,9 A
CARACTERÍSTICAS CM Tiny
- Sólo pesa 500g (sin cables HV)
- Diseñado para máquinas pequeñas y aplicaciones con partes móviles (pick and place)
- Consumo de corriente max. 0,7 A
Características del Led de estado
El LED de indicación a ambos lados del extremo de la unidad de CMME mostrará información general sobre el estado de la unidad.
| Estado | Alto voltaje | Leds |
| Inicialización | Off | Parpadeo Verde @10Hz |
| Standby | Off | Parpadeo Verde @1Hz |
| Modo Normal | On | Naranja |
| Ciclo de sobrecarga OK | On | Parpadeo Rojo @5Hz |
| Tensión de alimentación < 18V | On | Parpadeo Rojo @5Hz |
| Sobrecarga alto voltaje | On | Rojo |
| Temperatura> 90°C | Off | Parpadeo Rojo Verde @1Hz |
