Barra electrostática Performax ATEX

01Descripción

La barra electrostática Performax ATEX, es la primera capaz de eliminar electrostática en zonas ATEX alimentada a 24V. La barra Performax Ex (Simco) tiene una fuente de alimentación de alta tensión integrada. Por consiguiente tan solo precisa alimentarse a 24 V CC. Su LED de alta luminosidad bicolor indica si la barra está en funcionamiento (verde) o si se ha producido un fallo (rojo).

El cable de conexión estándar (5 hilos) dispone de un hilo para el encendido/apagado remoto y otra para el control remoto de la señal indicadora de Alta Tensión (AT) OK. A su vez, la barra Performax Ex tiene los extremos ligeramente romos, y cumple la categoría de protección IP66, con lo que se logra facilitar su limpieza y mantener su efectividad en un entorno crítico. Un perfil de aluminio, ofrece una estructura robusta incluso hasta 3m de largo. Así mismo, la barra se suministra con soportes de montaje deslizables a través de su diseño guía trasero, con una configuración múltiple opcional que facilita su instalación.

Disponible en cuatro versiones:

Versiones Standard y IQ Standard: para todas las aplicaciones con una distancia de trabajo entre 100 y 300 mm y velocidades de 0-500 m/m.
Versión Speed y IQ Speed: para todas las aplicaciones con una distancia de trabajo entre 50 y 300 mm y altas velocidades >500 m/m.

Incluye

·  Fuente de alimentación de alta tensión incorporada, tensión de entrada 24 V DC
·  Cable estándar de 10m (Opcional 20m)
·  Perfil de aluminio robusto.
·  Soporte de montaje universal

Características comunes

Vel. sup. a neutr. <500 m/m
Ámbito de uso Industrial
Material carcasa Aluminio / PA6 / PUR
Material emisores Aleación especial
Cable Cable baja tensión 5×0,35 mm2, de 10m (opcional 20m)
Sección perfil 26x58mm
Long. efectiva (LE) Distancia entre primer y último emisor
Long. Total LE + 205mm
Peso 2,2 kg/m
Tª de trabajo 0-40ºC
Alimentación 24V DC, <0,5 A
Transf. 24V-HV Integrado
Estanqueidad IP66
Indicaciones LED alta luminosidad Verde/Rojo
Interpretación LED Verde: ON, Verde intermitente: Standby,
Rojo: Sobrecarga, Rojo intermitente: Sin comunicación
Transf 100-240V/24V De sobremesa (petaca) o Carril DIN
Certificaciones ATEX II 2 GD / Ex mb IIB T4 Gb / Ex mb IIIB T135ºC Db
Cumple con las últimas normativas
Anticalambre
Fácil instalación mediante soportes universales deslizables
Mínimo riesgo de deformación gracias a su robusto perfil de alum.
Evita la presencia de cable con tensión elevada en zonas ATEX

Características versiones Standard

Alcance 100 a 300mm
Velocidad 0 – 500 m/m
LE* De 90-2.790 mm en múltiplos de 180 mm
Posibilidad de controlar la versión IQ mediante el Manager IQ**
Señales de E/S** Comunicación con el Manager IQ.
ON/OFF remoto, 10-30V DC.
Tensión de alimentación – 1V Máx. 50mA.

*LE – Longitud Efectiva: Distancia entre el primer y el último emisor.
**Sólo versión IQ.

Características de las versiones Speed

Alcance 50 a 300 mm
Velocidades >500 m/m
LE* De 90-2.790 mm en múltiplos de 60 mm
Posibilidad de conectar la versión IQ al Manager IQ**
Señales de E/S** Comunicación con el Manager IQ.
ON/OFF remoto, 10-30V DC.
Tensión de alimentación – 1V Máx. 50mA.

*LE – Longitud Efectiva: Distancia entre el primer y el último emisor.
**Sólo versión IQ.

Módulo de estado

La barra Performax EX se conecta a través de un módulo de estado que contiene el fusible requerido y también muestra la información del estado fuera de la zona ATEX.

130.10278 Performax esquema A

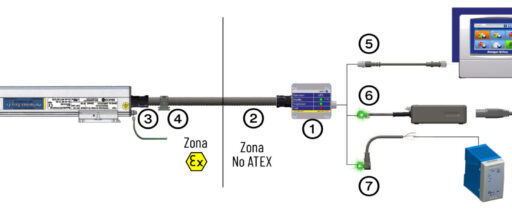

130.10278 Performax esquema B

Códigos

Código Descripción Cable LE
130.1LCM8.23 Performax Ex IQ 10 mt Múltiplos de 180 mm
130.10278.23 Performax Ex IQ 10 mt 270 mm
130.10278.23.20 Performax Ex IQ 20 mt 270 mm
130.12798.23 Performax Ex IQ 10 mt 2790 mm
130.1LCM8.24 Performax Ex IQ Speed 10 mt Múltiplos de 60 mm
130.10278.24 Performax Ex IQ Speed 10 mt 270 mm
130.10278.24.20 Performax Ex IQ Speed 20 mt 270 mm
130.1LCM8.25 Performax Ex 10 mt Múltiplos de 180 mm
130.10278.25 Performax Ex 10 mt 270 mm
130.10278.25.20 Performax Ex 20 mt 270 mm
130.1LCM8.26 Performax Ex Speed 10 mt Múltiplos de 60 mm
130.10278.26 Performax Ex Speed 10 mt 270 mm
130.10278.26.20 Performax Ex Speed 20 mt 270 mm

Códigos módulo de estado

130.10008.23.01 Kit módulo de estado + manguera 10m  + conector  + abrazadera para Performax ④
130.10008.23.02 Kit módulo de estado + manguera 20m  + conector  + abrazadera para Performax ④

Códigos repuestos

130.10008.01 Rpto. Soporte para barra Performax
130.10008.01.01 Rpto. Tornillo soporte para barra Performax
130.10008.01.02 Rpto. Tornillo bloqueo de soporte para barra Performax
130.10008.01.03 Rpto. Tornillo bloqueo de barra para barra Performax
130.10008.23.03 Rpto. Módulo de estado para Performax
130.10008.23.04 Rpto. Manguera – recubrimiento para Performax
130.10008.23.05 Rpto. Conector para unir manguera a módulo
130.10008.23.06 Rpto. Abrazadera ATEX para manguera

Códigos opciones alimentación

130.19240 Cable sin apant. IQ M12 5 polos M/H recto 2m
130.19241 Cable sin apant. IQ M12 5 polos M/H recto 5m
130.19242 Cable sin apant. IQ M12 5 polos M/H recto 10m
130.19208 Transformador 220v/24V con cable 5m + conector M12 90º con LED + Cable IEC 2m máx. 1 barra
130.19228 Cable 5m + conector M12 en ángulo con LED
130.19238 Cable 10m + conector M12 en ángulo con LED
130.19224 Transformador Carril DIN 220V/24V 4A máx. 4 barras

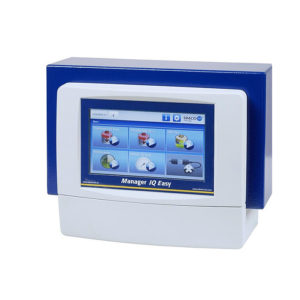

130.19300.78 Manager IQ Easy 220V
