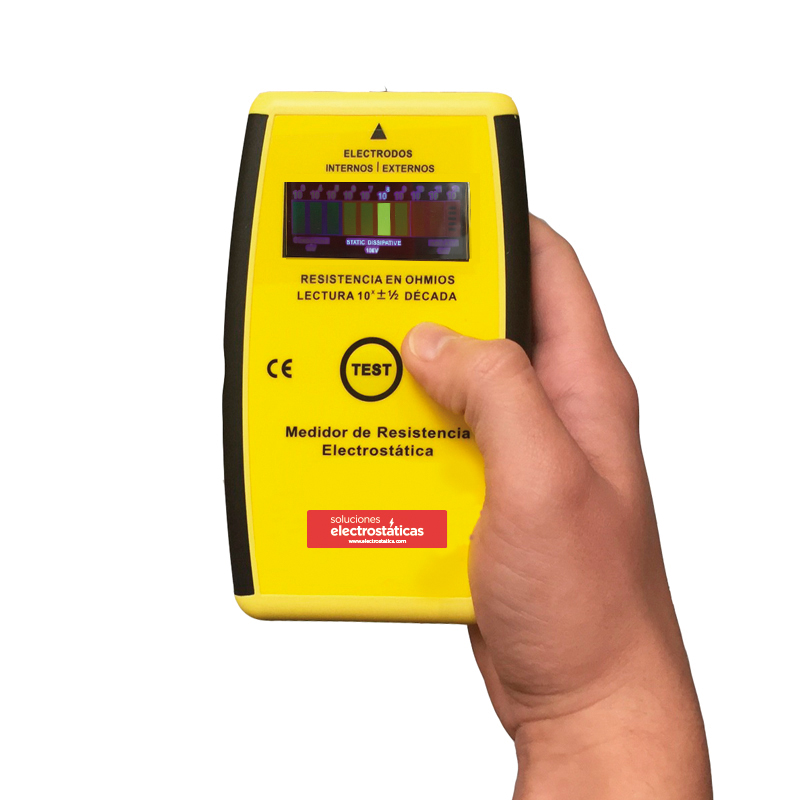

Kit medidor de resistencia electrostática

Instrumento de verificación portátil diseñado para medir la resistencia eléctrica desde una óptica electrostática. Mediciones que permite hacer:

• Resistencia entre dos puntos Rp
• Resistencia a tierra Rg
• Resistividad superficial conforme con la Norma ANSI/EOS/ESD Association Standard S4.1 y UNE-EN-61340-2-3, 4-1 y 5-1
• Temperatura y la Humedad Relativa

Utilizando los electrodos paralelos internos, ubicados en la parte inferior, sobre superficies planas puede medirse la resistividad superficial acorde a la Norma ANSI/ESD-S11.

Además con los electrodos externos suministrados, en las configuraciones correspondientes, puede medirse la resistencia superficial de acuerdo a la Norma ANSI/ESD STM11.11-2001 y la resistencia a tierra Rg y resistencia punto a punto Rpp, de acuerdo a las Normas ANSI/ESD STM11.12-2000, UNE-61340-5-1 y UNE-61340-4-1. La pantalla de barras de color, identificadas con el rango electrostático correspondiente, permite al usuario interpretar fácilmente el resultado.

Este instrumento está específicamente diseñado para evaluar las propiedades electrostáticas de todo tipo de superficies concebidas para la protección frente a descargas electrostáticas.

La resistividad superficial se puede convertir en resistencia superficial dividiendo por 10. Estos electrodos paralelos permiten la realización de ensayos de forma rápida y sencilla de una variada gama de superficies y materiales, sin tener que utilizar los electrodos de 2,25 kg, aportando gran comodidad.

Características

• Precisión: ±1/2 década
• Peso: 200 g
• Tamaño: 148 x 90 x 25 mm
• Alimentación: 9V Pila alcalina
• Electrodos
• Los electrodos «ligeros» pueden utilizarse como si fueran electrodos de 2,25 kg. La única diferencia es que requieren ser presionados
• Peso: 395 g
• Diámetro del electrodo: 85 mm
• Diámetro de la goma del electrodo: 63 mm
• Altura: 37 mm

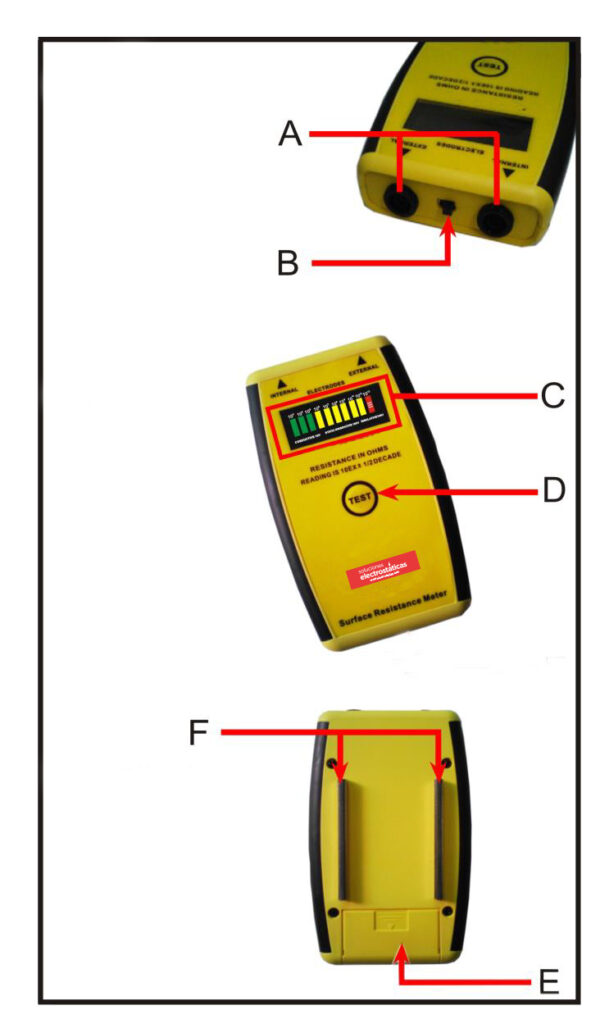

Características técnicas y descripción del equipo

A: Conexiones banana hembra para electrodos externos	Aquí se conectan los cables de los electrodos externos de 2,25 kg
B: Selector de electrodos	Izquierda: para medir con los electrodos trasero Derecha: para los electrodos externos utilizando uno o dos de los pesos de 2,25 kg
C: LCD	Pantalla de barras, indicando el resultado de resistencia en colores, según rango
D: Botón de ensayo (pulsar para hacer una medición hasta que una de las barras permanezca iluminada)	Presione este pulsador para realizar una medición de resistencia superficial
E: Ubicación de la pila	Retire la tapa para acceder a la pila de 9 VCC
F: Electrodos paralelos traseros	Asegúrese de conmutar a la izquierda el selector de electrodos internos cuando realice una medición con los electrodos paralelos posteriores

Que incluye

• 1 Maletín
• 1 Megaóhmetro electrostático, medidor Tª y HR%
• 2 Cables helicoidales para conectar los electrodos externos
• 2 Electrodos externos de 2,25 Kg
• 1 Adaptador de CA
• 1 Pila 9VCC
• 1 Placa de acero para verificar calzado y sillas
• 1 Certificado de calibración
• 1 Manual en español
