Pinzas ATEX para sistemas de puesta a tierra
Documentación
Códigos
| Pinza SE190 | |
| 520.40190 | Pinza mural SE190 inox. ATEX para sistema puesta tierra |
| 520.10190.23 | Pinza SE190 + cable espiral azul 3m hytrel + conector M |
| 520.40190.23.20 | Pinza SE190 + cable recto azul 3m hytrel + conector M |
| 520.40190.25 | Pinza SE190 + cable espiral azul 5m hytrel + conector M |
| 520.40190.25.20 | Pinza SE190 + cable recto azul 5m hytrel + conector M |
| 520.40190.30 | Pinza SE190 + cable espiral azul 10m hytrel + conector M |
| 520.40190.30.20 | Pinza SE190 + cable recto azul 10m hytrel + conector M |
| Pinza SE191 | |
| 520.40191 | Pinza SE191 Grande inox. ATEX para sistema puesta tierra + conector M |
| 520.40191.01 | Repuesto kit labios para pinza SE191 |
| 520.40191.02 | Labio moridentes para pinza SE191 |
| 520.40191.03 | Labio nylon blanco con tornillo para pinza SE191 |
| 520.40191.04 | Repuesto cable interior bifilar con conector rápido para pinza SE191 |
| Pinza SE193 | |
| 520.40193 | Pinza SE193 inox. Magnética ATEX para sistema puesta tierra + conector M |
| 520.40193.01 | Soporte mural para pinza SE193 |
| Pinza SE195 | |
| 520.40195 | Pinza SE195 Pequeña inox. ATEX para sistema puesta tierra + conector M |
| 520.40195.02 | Labio mordientes para pinza SE195 |
| 520.40195.03 | Labio nylon blanco pieza superior para pinza SE195 |

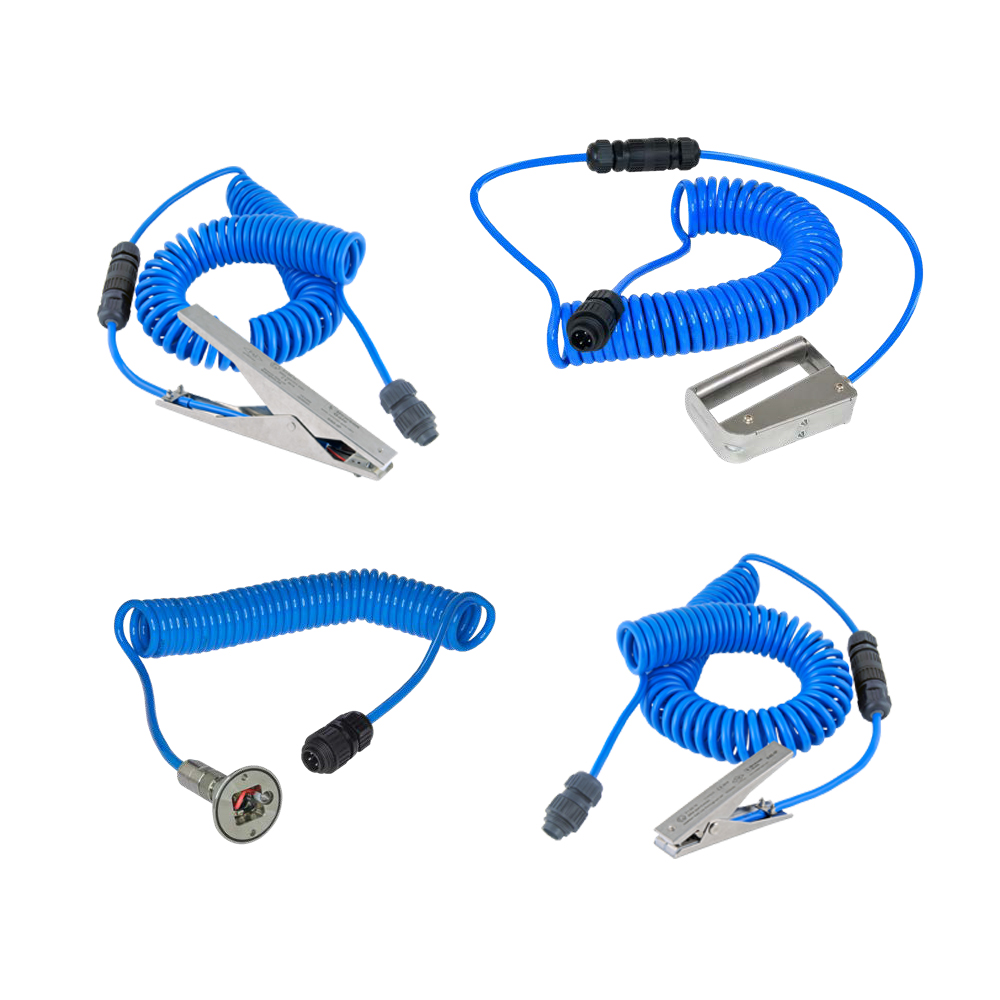

Las pinzas ATEX para sistemas de puesta a tierra de doble núcleo garantizan un contacto positivo con el equipo que se conecta a tierra.
Cuando se manipulan y procesan productos inflamables y combustibles en zonas de peligro es fundamental especificar el equipo certificado que protegerá al personal de las fuentes de ignición electrostática.
Las pinzas de puesta a tierra de electricidad estática con certificaciones combinadas Factory Mutual y ATEX / IECEx han sido sometidas a pruebas rigurosas y están certificadas para garantizar que son capaces de disipar cargas electrostáticas de equipos potencialmente cargados. Esto es especialmente importante cuando el equipo puede quedar cubierto por capas de protección, depósitos de producto o corrosión, ya que estos pueden evitar que la pinza establezca un contacto eléctrico de baja resistencia con el equipo que se conecta a tierra.
Solo es posible establecer una conexión eléctrica sólida si se atraviesan los elementos inhibidores de la conexión, tales como capas de protección, depósitos de producto y corrosión. Factores como estos impedirán la disipación de cargas estáticas desde el objeto a la tierra si la pinza no es capaz de atravesarlos y establecer una conexión con el metal de la base del contenedor o recipiente. Una vez establecida una conexión sólida, resulta fundamental que permanezca constante durante todo el proceso.
Las pinzas homologadas por Factory Mutual se someten a una serie de pruebas mecánicas y eléctricas para garantizar que pueden funcionar como pinzas de puesta a tierra de electricidad estática fiables en zonas EX/HAZLOC.
La certificación ATEX / IECEx garantiza que en la estructura de la pinza no hay posibles fuentes de chispas mecánicas, por ejemplo, materiales reactivos a termita (como el aluminio), o bien fuentes de energía mecánica almacenada.
Características
| Modelo | SE190 | SE191 | SE193 | SE195 |
|---|---|---|---|---|
| Material | Acero inoxidable SS304, vitón (junta tórica), poliacetal (cubierta del mordiente) | Acero inoxidable SS304 | Acero inoxidable SS304, Nailon, Neodimio | Acero inoxidable SS304 |
| Mat. mord. | Tungsteno | |||
| Nº mord. | 1 | 2 | ||
| Geometría | Conexión rápida | Paralelos | ||
| Tª trabajo | Entre -40ºC y 60ºC | |||
| Dim. LxAxA [mm] | 72x49x49 | 240x105x33 | 133x36x96 | 120x65x25 |
| Long. Cable + conector rápidoL [mm] | — | 165 (110+55) | 305 (250+55) | 275 (220+55) |
| Apert. máx. [mm] | — | 30 | — | 15 |
| Altura mord. [mm] | — | 13 | 4 | 13 |
| Peso [gr] | 200 | 420 | 520 | 180 |
| Certificación | ATEX Ex II 1 GD T6 | ATEX Ex II 1 GD T6 | ||
| Marcado | — | Certificación impresa con láser | ||
| Apta para | Puesta a tierra y enlace de objetos metálicos | Camiones / Bidones metálicos / IBC / Volúmenes>180l | Puesta a tierra y enlace de objetos metálicos de metal ferroso | Obetos metálicos con volúmenes<180l |
| Anclaje cab. | Conector rápido | Tuerca + sargento | Prensaestopa | Tuerca + sargento |
| Otros | Constituida por 2 piezas: macho y hembra | Alta resistencia al desgaste e impactos | ||
| Protección | IP66 | — | ||
| Material cable | Acero trenzado espiral, cubierta azul Cen-Stat | Acero trenzado espiral, cubierta azul Cen-Stat. Opcional: Acero inoxidable | Acero trenzado espiral, cubierta azul Cen-Stat | |
| Nº conductores y sección | 2 hilos x 1mm2 | |||
| Long. cable extend. [m] | 3, 5, 10, 15 ó 30 | |||
| Formato cable | Espiral / recto | |||
| Conector rápido terminal | Sí (facilita sustitución) | |||
Ventajas de las pinzas de doble núcleo
- Contacto positivo: la potente combinación de puntas afiladas de carburo de tungsteno complementada con un mecanismo de resorte garantiza que los revestimientos, los depósitos de producto o la corrosión no impedirán que la pinza se conecte directamente con el equipo que se conecta a tierra.
- Ergonomía: las pinzas magnéticas de dos núcleos están diseñadas para ser fáciles de agarrar y abrir, lo que resulta de ayuda a los operadores que tienen que hacer reiteradas conexiones de puesta a tierra a diario.
- Valor a largo plazo: el valor adicional lo proporciona la estructura de acero inoxidable resistente a la corrosión y mecánicamente robusta, que ayuda a reducir los costes de sustitución a largo plazo característicos de las pinzas de puesta a tierra de menor calidad.
