Sist. verific. puesta a tierra Big Bags/FIBC
Documentación
Fichas técnicas
520.43XXX FT Sistema verificación puesta a tierra Big Bags/FIBC
Aplicación destacada
Códigos
| 520.43105 | Sist. FIBC 1E07 Ohmios, pinza, cable 5 m, JB Z1 220/24V |
| 520.43105.24 | Sist. FIBC 1E07 Ohmios, pinza, cable 5 m, JB Z1 24V |
| 520.43205 | Sist. FIBC 1E07 Ohmios, pinza, cable 5m, JB Z21 220/24V |
| 520.43205.24 | Sist. FIBC 1E07 Ohmios, pinza, cable 5m, JB Z21 24V |
| 520.43207 | Sist. FIBC 1E07 Ohmios, pinza, cable 5m, JB Z21 + pinza aux 510.00300 con cable 6m espiral |
| Accesorios y recambios | |
| 520.40001 | Letrero de puesta a tierra |

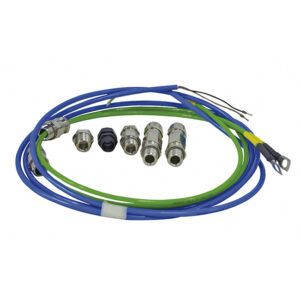

| 520.40010 | Kit instal. cables + prensaestopas Z1 |

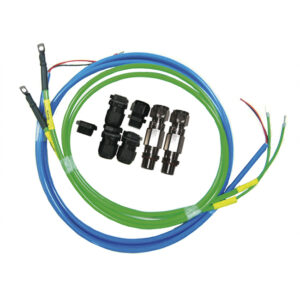

| 520.40018 | Kit instal. cables + prensaestopas Z2/21 |
| 520.40050 | Verificador de funcionalidad |
| 520.40220.01 | Conversor señal salida de relés a IS |
| 520.43005 | Cable espiral 1 hilo 5m + conectores ráp. M/H |
| 520.43006 | Cable espiral 1 hilo 10m + conector ráp. M/H |
| 520.43095 | Pinza sistema FIBC/BIG BAGS |
| 520.43096 | Pinza sistema FIBC/BIG BAGS antivibración |
| 510.10307 | Pinza aux. bolsa int. plástico o FIBC + cable 6m |
| 510.10506 | Pinza aux. bolsa int. complejo metálico + cable 6m |
El sistema de verificación FIBC está diseñado para descargar de manera segura la electrostática del FIBC tipo C y evitar el riesgo de descargas de chispas estáticas incendiarias descontroladas.
Este sistema de protección de puesta a tierra controla continuamente la ruta disipadora de estática a través de los filamentos conductores de la bolsa hacia un punto verificado de puesta a tierra.
Tres llamativos LED verdes parpadean repetidamente para indicar a los operarios que el FIBC tiene una conexión a tierra estática controlada permanente y verificada.
Características
- LEDs llamativos que informan del estado de la puesta a tierra
- Control continuo de bucle a tierra
- Dos contactos de salida sin voltaje
- Sencilla instalación
- Temperatura de trabajo: – 40 a 55 ºC
- Estanqueidad: IP 66
- Peso: 1,5 Kg
- Dimensiones: 160 x 160 mm
- 2 contactos libres de potencia 250 Vca, 5 A
- Pinza con un único contacto de acero inoxidable
- Cable espiral azul
- Ex nA [ia] II C T4 Gc(Ga)
- Ex II 3(1) G
- Ex II 2D
- IECEx SIR 09.0097
- SIRA 09ATEX2247
Que incluye
- Controlador SDP con módulo de control intrínsecamente seguro
- Pinza de puesta a tierra con cable espiral con recubrimiento Hytrel
- Caja de empalme de conexiones con tetón para aparcar la pinza
- Placa IS (opcional) que permite enviar una señal intrínsecamente segura desde el sistema
