Pinzas de puesta a tierra electrostática certificadas ATEX de acero inox. con mordientes capaces de perforar recubrimientos aislantes
Documentación
Códigos

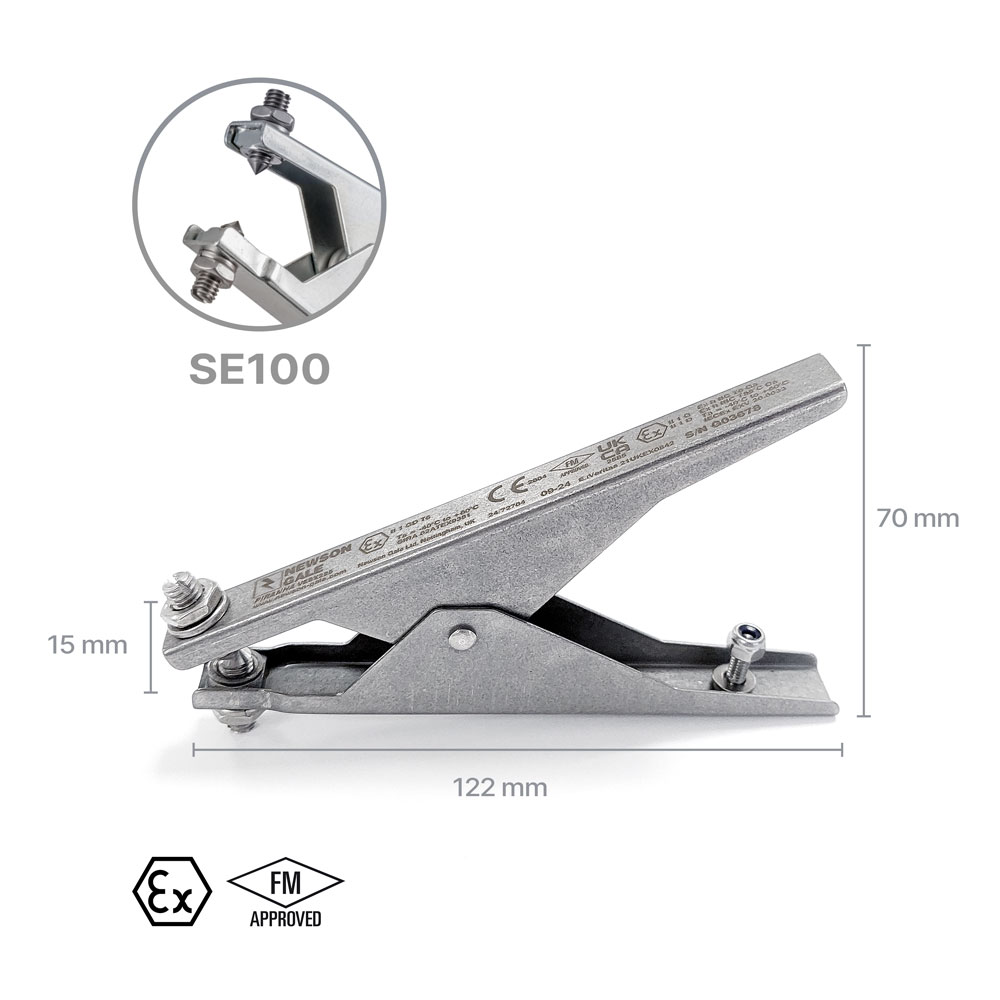

| Pinza SE100 | |
| 510.00100 | Pinza electrostática SE100 inox. ATEX |
| 510.10103 | Pinza SE100 + cable espiral 3m con terminal anilla |
| 510.10106 | Pinza SE100 + cable espiral 6m con terminal anilla |
| 510.10109 | Pinza SE100 + cable espiral 9m con terminal anilla |
| 510.10112 | Pinza SE100 + cable espiral 12m con terminal anilla |
| 510.10123 | Pinza SE100 + cable espiral 3m + Pinza SE100 |
| 510.10126 | Pinza SE100 + cable espiral 6m + Pinza SE100 |
| 510.10140 | Pulpo 4 pinzas SE100 con 2 cables 1m |
| 510.10142 | Pulpo 4 pinzas SE100 con 2 cables 2m |
| 510.10163 | Pinza SE600 + cable espiral 3m + Pinza SE100 |
| 510.10172 | Pinza SE600 + cable espiral 12m + Pinza SE100 |
| 510.10197 | Pinza + cable 3m + muñequera puesta a tierra personal |
| 510.22121 | Carrete ATEX autoretráctil 6,1m + Pinza SE100 |
| 510.22131 | Carrete ATEX autoretráctil 9,2m + Pinza SE100 |
| 510.22151 | Carrete ATEX autoretráctil 15,2m + Pinza SE100 |
| Pinza SE300 | |
| 510.00300 | Pinza SE300 para bigbags y bolsas conductivas |
| 510.10303 | Pinza SE300 + cable espiral 3m con terminal anilla |
| 510.10306 | Pinza SE300 + cable espiral 6m con terminal anilla |
| 510.10309 | Pinza SE300 + cable espiral 9m con terminal anilla |
| 510.10333 | Pinza SE300 + cable espiral 3m + Pinza SE100 |
| 510.22123 | Carrete ATEX autoretráctil 6,1m + Pinza SE300 |
| 510.22133 | Carrete ATEX autoretráctil 9,2m + Pinza SE300 |
| 510.22153 | Carrete ATEX autoretráctil 15,2m + Pinza SE300 |

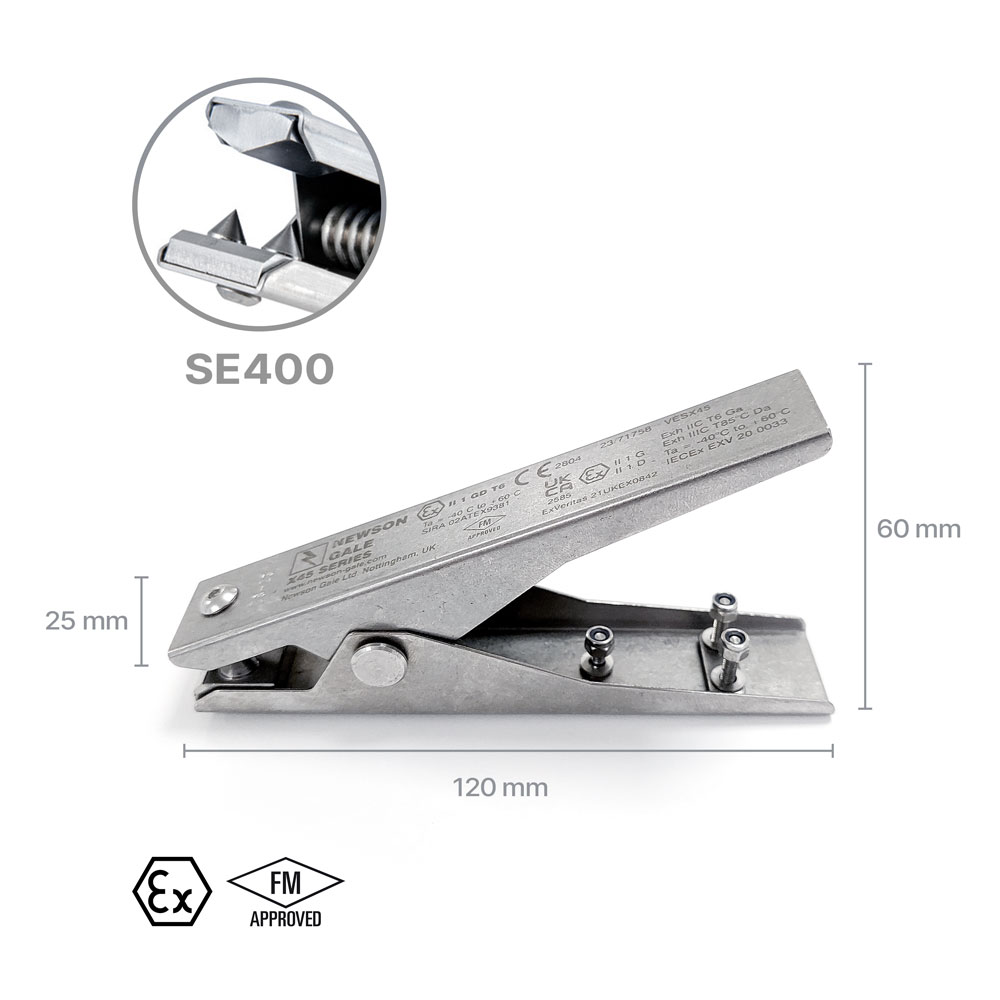

| Pinza SE400 | |
| 510.00400 | Pinza SE400 con mordientes de tungsteno |
| 510.00400.20 | Pinza SE400 con mordientes de acero inox.* |
| 510.10403 | Pinza SE400 + cable espiral 3m con terminal anilla |
| 510.10406 | Pinza SE400 + cable espiral 6m con terminal anilla |
| 510.10409 | Pinza SE400 + cable espiral 9m con terminal anilla |
| 510.10412 | Pinza SE400 + cable espiral 12m con terminal anilla |
| 510.10423 | Pinza SE400 + cable espiral 3m + Pinza SE400 |
| 510.10426 | Pinza SE400 + cable espiral 6m + Pinza SE400 |
| 510.10440 | Pulpo 4 pinzas SE400 + cable trenzado 2mm |
| 510.22124 | Carrete ATEX autoretráctil 6,1m + Pinza SE400 |
| 510.22134 | Carrete ATEX autoretráctil 9,2m + Pinza SE400 |
| 510.22154 | Carrete ATEX autoretráctil 15,2m + Pinza SE400 |

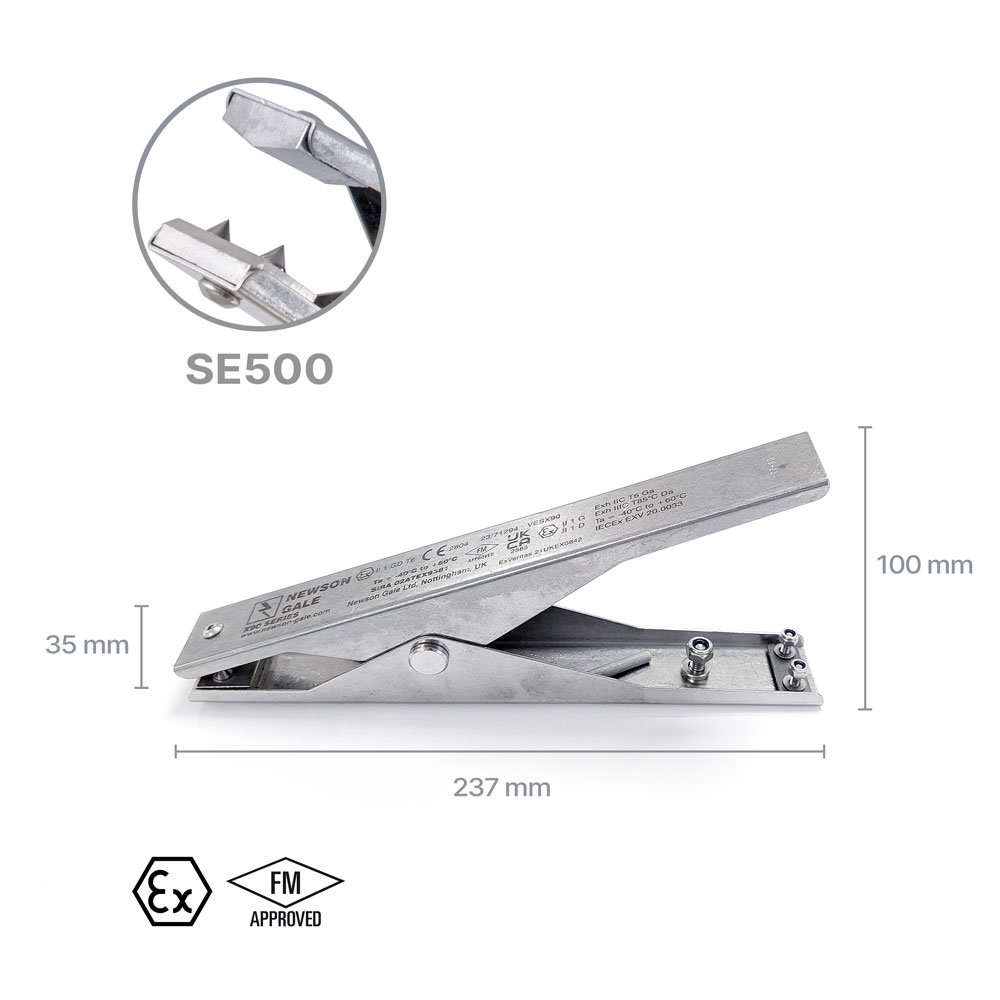

| Pinza SE500 | |
| 510.00500 | Pinza SE500 con mordientes de tungsteno |
| 510.00500.20 | Pinza SE500 con mordientes de acero inox.* |
| 510.10503 | Pinza SE500 + cable espiral 3m con terminal anilla |
| 510.10506 | Pinza SE500 + cable espiral 6m con terminal anilla |
| 510.10509 | Pinza SE500 + cable espiral 7m con terminal anilla |
| 510.10512 | Pinza SE500 + cable espiral 12m con terminal anilla |
| 510.10523 | Pinza SE500 + cable espiral 3m + Pinza SE500 |
| 510.10526 | Pinza SE500 + cable espiral 6m + Pinza SE500 |
| 510.22125 | Carrete ATEX autoretráctil 6,1m + Pinza SE500 |
| 510.22135 | Carrete ATEX autoretráctil 9,2m + Pinza SE500 |
| 510.22155 | Carrete ATEX autoretráctil 15,2m + Pinza SE500 |
*Mordientes en acero inoxidable opcionales y bajo pedido
| Pinza SE600 | |
| 510.00600 | Pinza SE600 de puesta a tierra semipermanente |
| 510.10603 | Pinza SE600 + cable espiral 3m con terminal anilla |
| 510.10606 | Pinza SE600 + cable espiral 6m con terminal anilla |
| 510.10609 | Pinza SE600 + cable espiral 9m con terminal anilla |
| 510.10612 | Pinza SE600 + cable espiral 12m con terminal anilla |
| Accesorios | |
| 510.40001 | Estación parking 2 pinzas |

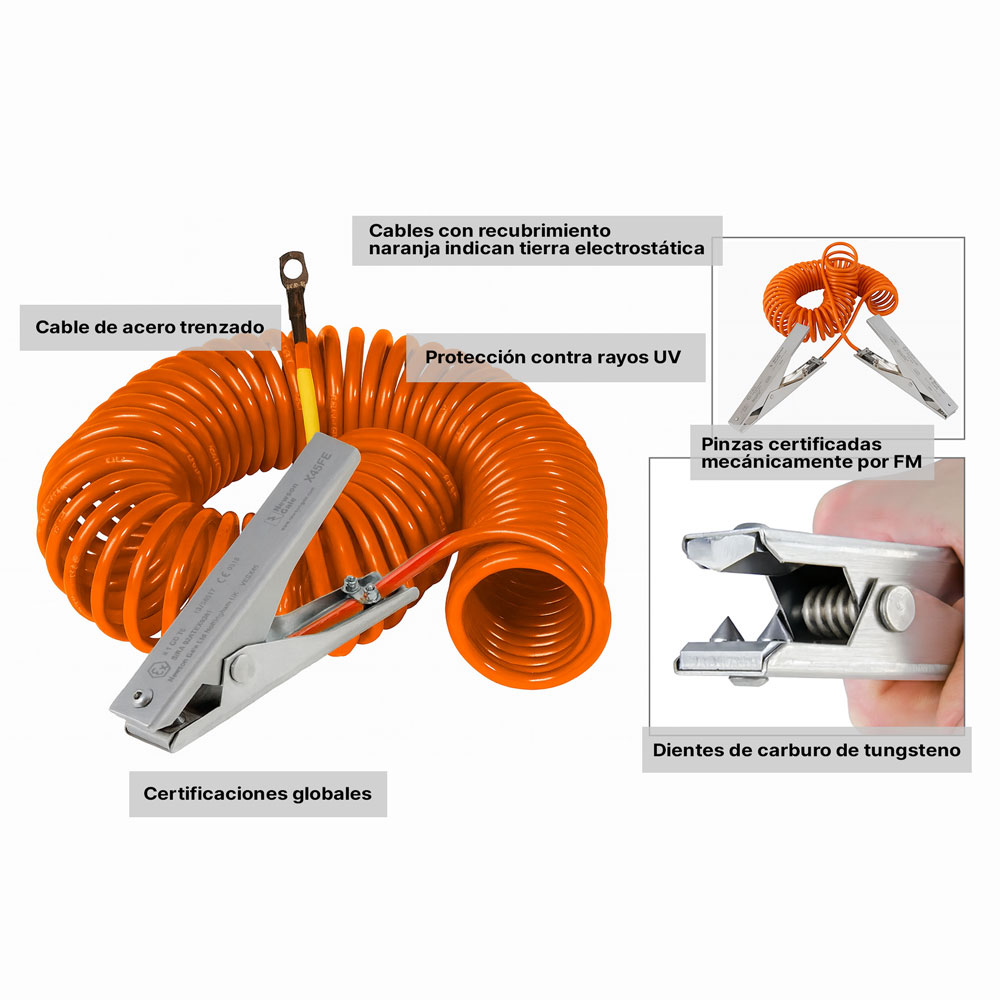

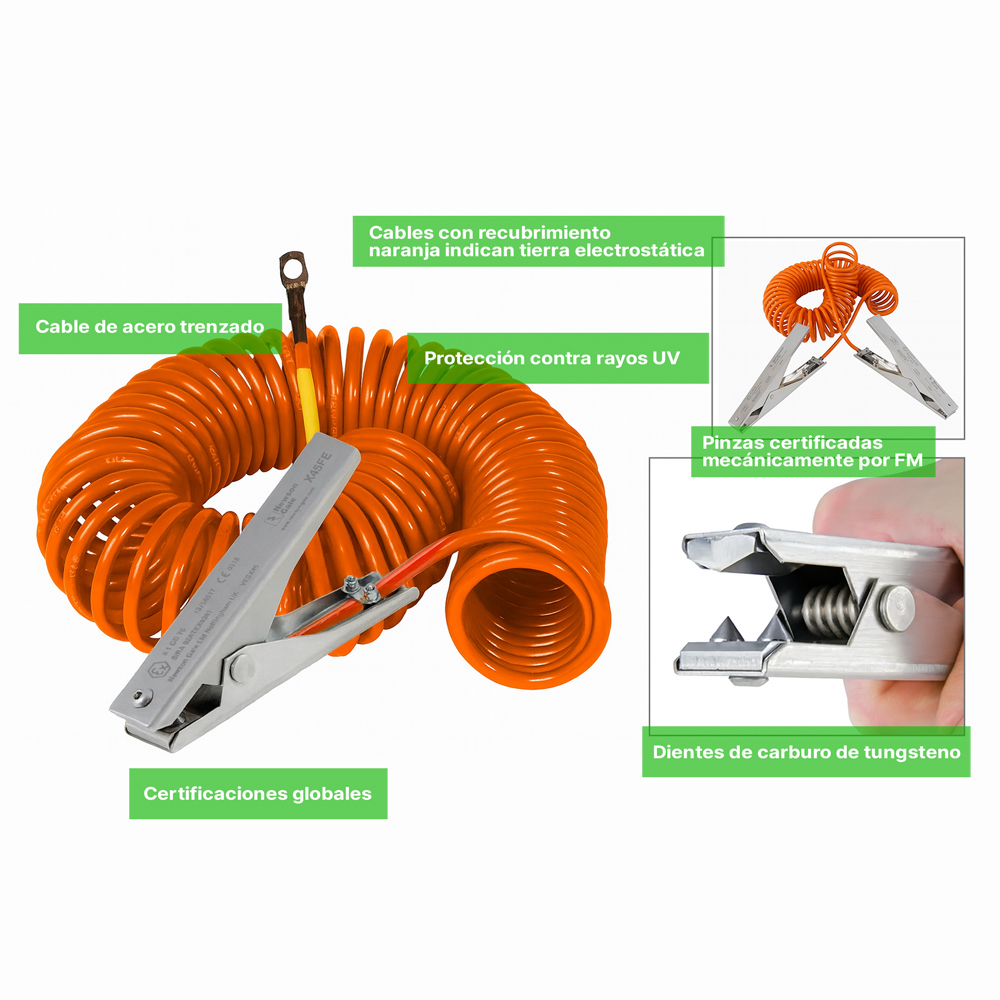

Pinzas de puesta a tierra electrostática, certificadas ATEX para zonas 0 y 20. Idóneas para la conexión a tierra, de contenedores metálicos, bidones, IBCs, FIBCs, etc. gracias a sus dientes afilados, capaces de perforar capas de óxido i pintura sin dificultad.
Fabricadas en acero inoxidable, evitan la fuente de ignición del aluminio, que se puede subsanar con un recubrimiento anodizado, pero que suele perderse con el tiempo al actuar con disolventes.
Llevan marcado Ex en la propia pinza para garantizar su certificación y van dotadas de un prisionero para garantizar la durabilidad de la conexión.
Características
| Modelo | SE100 | SE400 | SE500 | SE600 | SE300 |
|---|---|---|---|---|---|
| Material | Acero inoxidable SS304 | ||||
| Mat. mord. | Acero inox. | Tungsteno o inox. | Acero inox. | ||
| Nº mord. | 2 | 1 | |||
| Mord. reg. | Sí | No | No | Sí | No |
| Geometría | Excéntricos | Paralelos | Regulable | Estriado | |
| Tª trabajo | Entre -20ºC y 70ºC | ||||
| Dim. LxAxA [mm] | 122x70x15 | 120x60x25 | 237x100x35 | 50x40x20 | 120x60x25 |
| Apert. máx. | 30mm | 15mm | 50mm | 20mm | 15mm |
| Altura mord. | 5 mm | Regulable | 3 mm | ||
| Peso [gr] | 96 | 135 | 434 | 118 | 125 |
| Certificación | ATEX Ex II 1 GD T6 / FM | ATEX Ex II 1 GD T6 | |||
| Marcado | Certificación impresa con láser | ||||
| Apta para | Bidón / IBC / Camión | Bidón, Farma | IBC / Camión | Bidón | FIBC |
| Anclaje cab. | Tuerca | Tuerca + sargento | Tuerca | Tuer/sarg | |
Configuraciones
| ①/② Pinzas con cable | ③ Pulpo 4 pinzas | ④ Carrete acero pintado / inox | |
|---|---|---|---|
| Material cable | Acero trenzado espiral, cubierta naranja de PUR | Acero trenzado desnudo | Acero trenzado, cubierta amarilla |
| Long. cable extend. | 3, 6, 9 ó 12 m | 2 m | 6,1, 9,2 ó 15,2 m |
| Formato | Espiral | Recto | Autoretráctil |
| Terminal | Anilla M6 termoretractilada | — | — |
| Colas de cable | Tangenciales (no axiales) | — | — |
| Enlace | + info | — | + info |
