Sistema de verificación de la puesta a tierra con reconocimiento de CAMIÓN y relés para zona ATEX – Mod. Earth-Rite II RTR

(Todos los otros objetos metálicos en las instalaciones de carga/descarga deberían estar puestos a tierra de acuerdo con el reglamento de baja tensión, protección frente a descargas atmosféricas y la eliminación de fuentes de ignición electrostática al tratarse de una zona con presencia de atmósferas inflamables o explosivas)

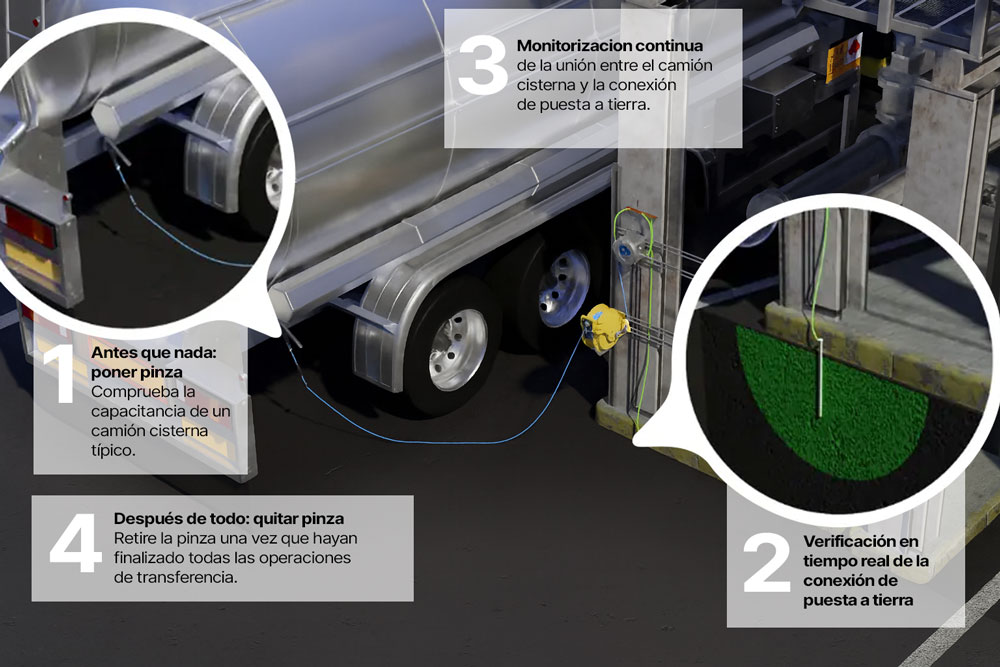

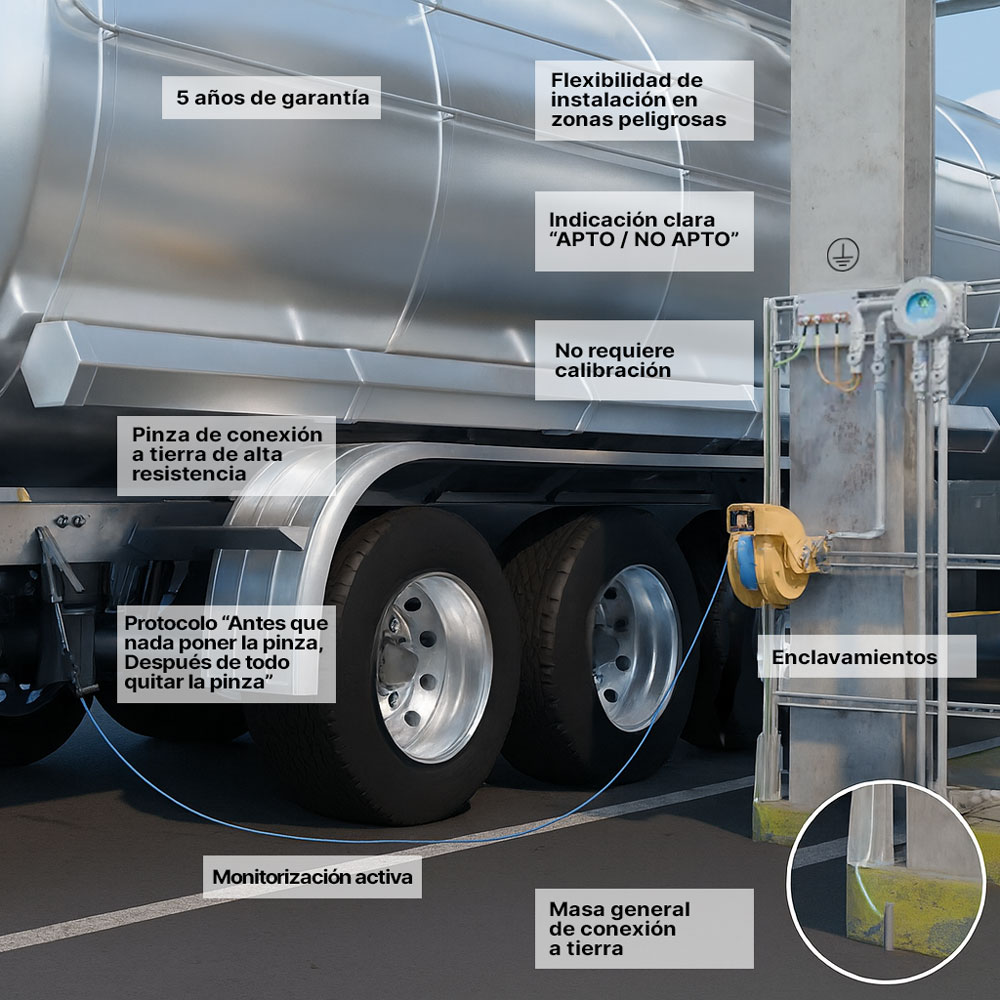

La señal, completa su circulación hasta el Earth-Rite® II RTR a través de la tierra eléctrica general o la tierra de la instalación del parque de descarga/carga. Si la señal vuelve hasta el sistema Earth-Rite® II RTR, este puede verificar si el punto de conexión a tierra del camión cisterna está conectado a la tierra eléctrica general. En este caso la carga electrostática que se genere en el proceso, se derivara a tierra de manera segura a través del sistema Earth-Rite® II RTR.

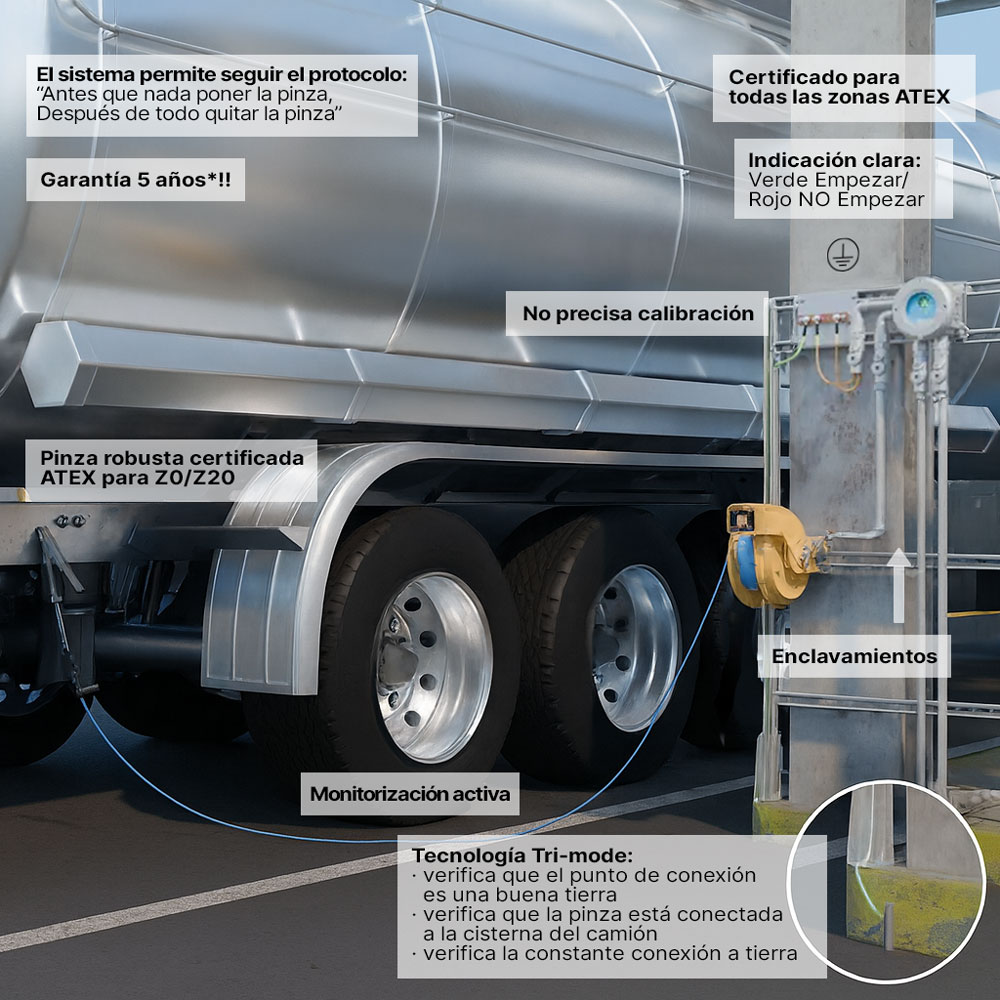

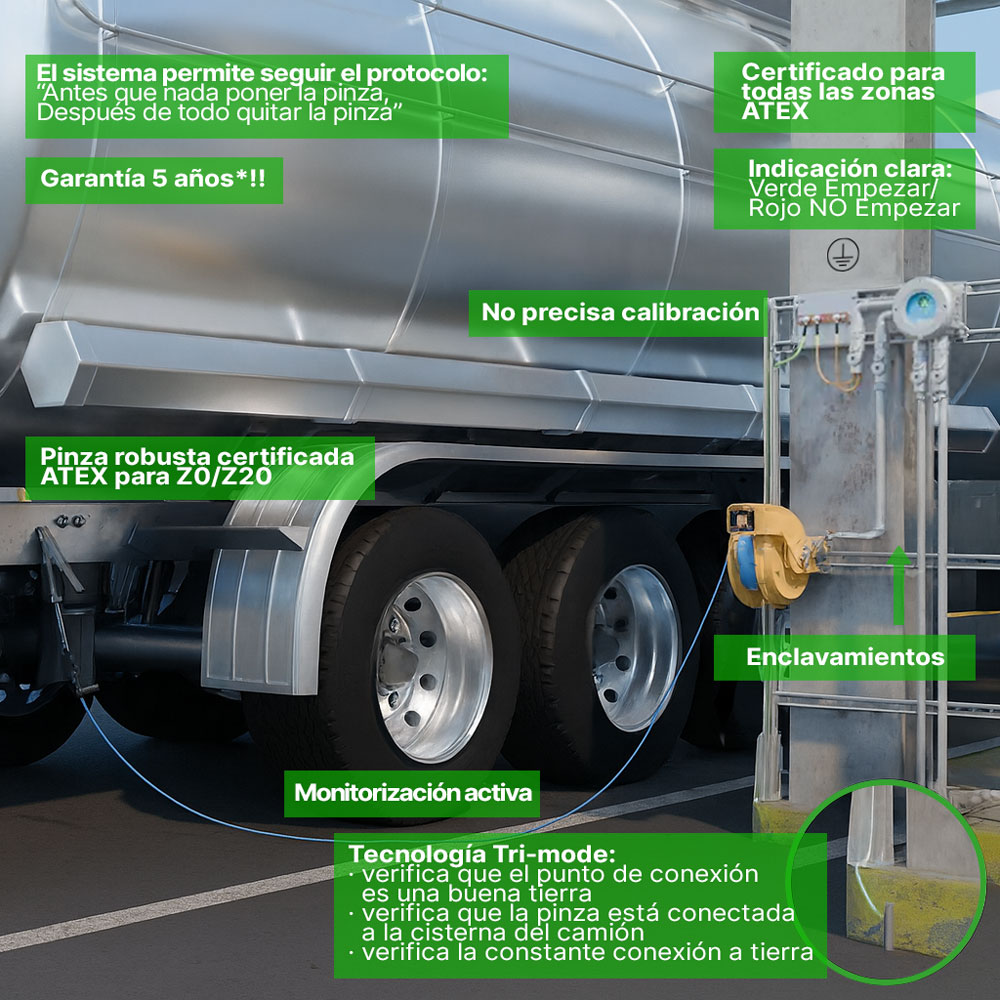

Cuando el sistema Earth-Rite® II RTR verifica que el camión cisterna esté puesto a tierra, conmuta para monitorizar de forma continua la conexión de la pinza al camión cisterna. De acuerdo con las Normas NFPA 77 2024ed “Recommended Practice on Static Electricity” y UNE CLC/TR 50079-32-1: Atmósferas explosivas. Parte 32-1: Peligros electrostáticos, donde se establece una resistencia de 10 Ohmios o menos como umbral resistivo máximo para objetos metálicos que requieran una puesta a tierra en áreas clasificadas ATEX.

Un punto a destacar es que el sistema Earth-Rite® II RTR no sólo monitoriza la conexión de la pinza al camión cisterna, sino también, la tierra de la instalación de carga/descarga. La conexión del sistema a tierra se puede realizar o bien mediante una tierra física de alta resistencia mecánica o bien conectándose a una tierra dedicada e identificada para ello en la instalación, gracias al concepto de circuito de seguridad intrínseca, que se logra mediante un aislamiento galvánico.

Cuando las señales necesarias se dan como válidas, el sistema Earth-Rite® II RTR conmuta de su LED rojo permanente, a los LEDS verdes intermitentes. Si el sistema se ha enclavado con algún proceso, mediante su relé intrínsecamente seguro (opcional) o bien sus dos relés libres de tensión no intrínsecamente seguros (estándar), este se activará. Estos relés previenen el inicio del proceso de carga/descarga si el sistema Earth-Rite® II RTR no ha alcanzado un estado permisivo.

Es importante recordar que se precisa personal cualificado para zonas clasificadas ATEX, para poder llevar a cabo la instalación de los sistemas, de acuerdo con el manual de instrucciones. Si tiene alguna duda relacionada con los requisitos para la instalación del sistema de puesta a tierra de Soluciones electrostáticas, uno de nuestros ingenieros le prestará ayuda para resolverlas.

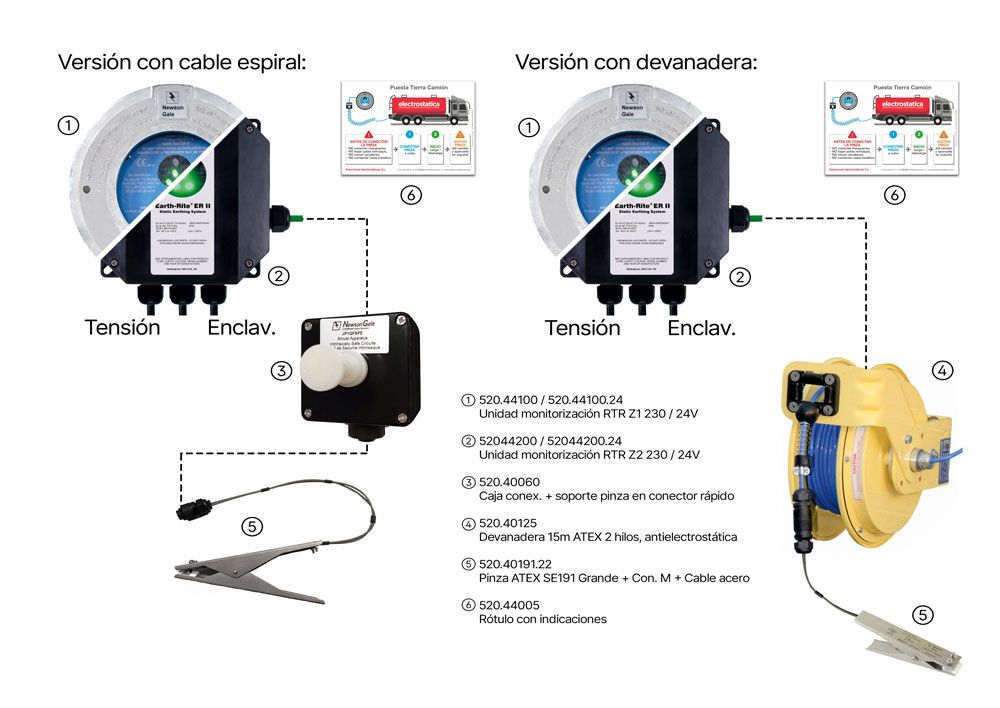

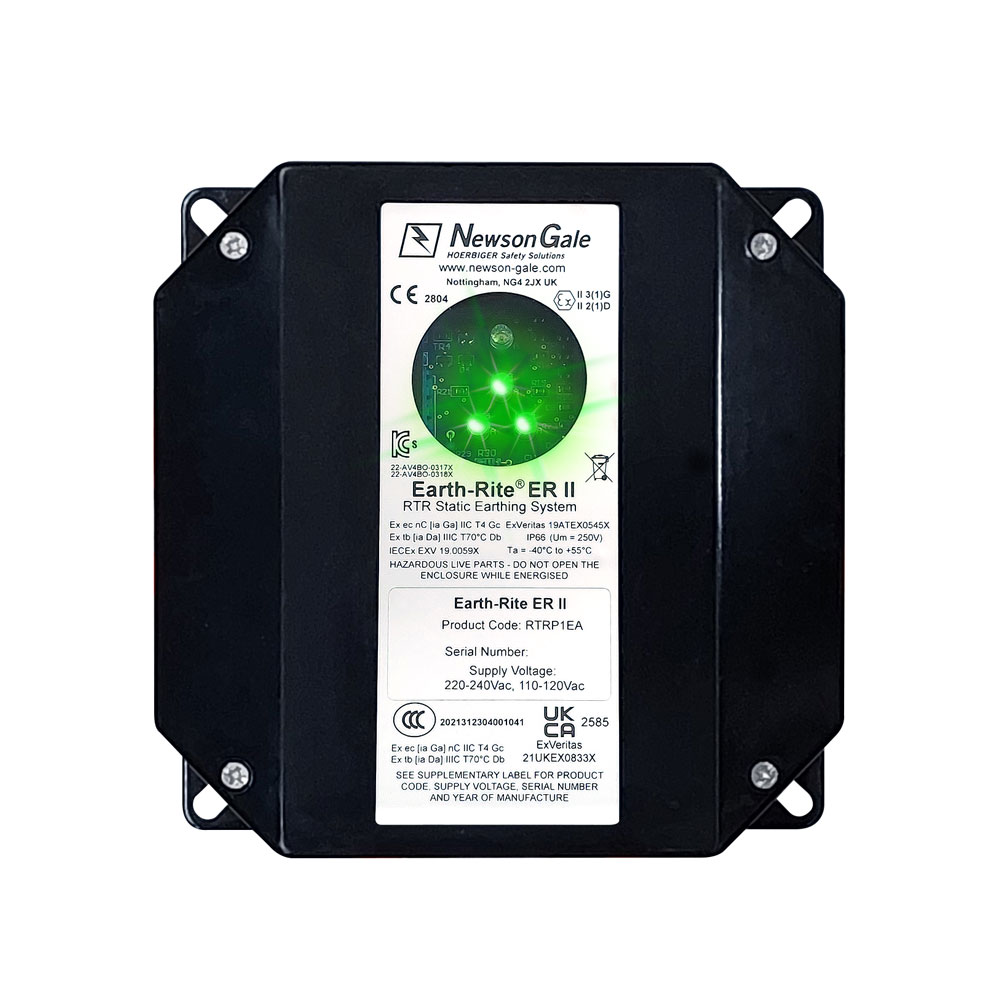

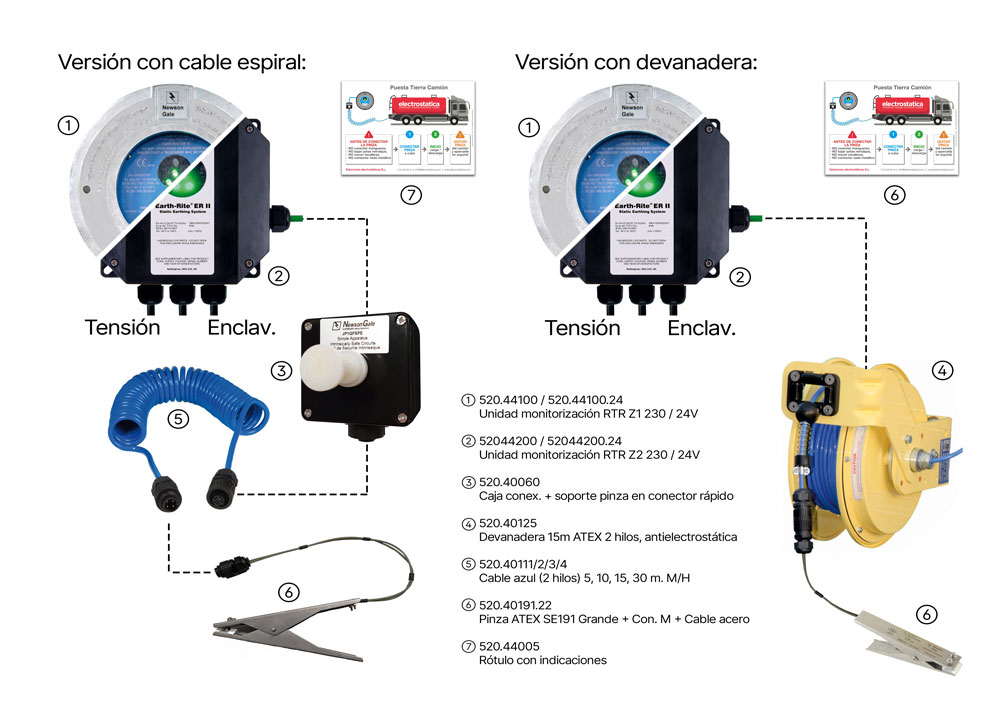

• Unidad de monitorización
• Caja de conexiones
• Cables espiral hytrel con conectores rápidos
• Pinza acero inox con mordientes de tungsteno y conector rápido

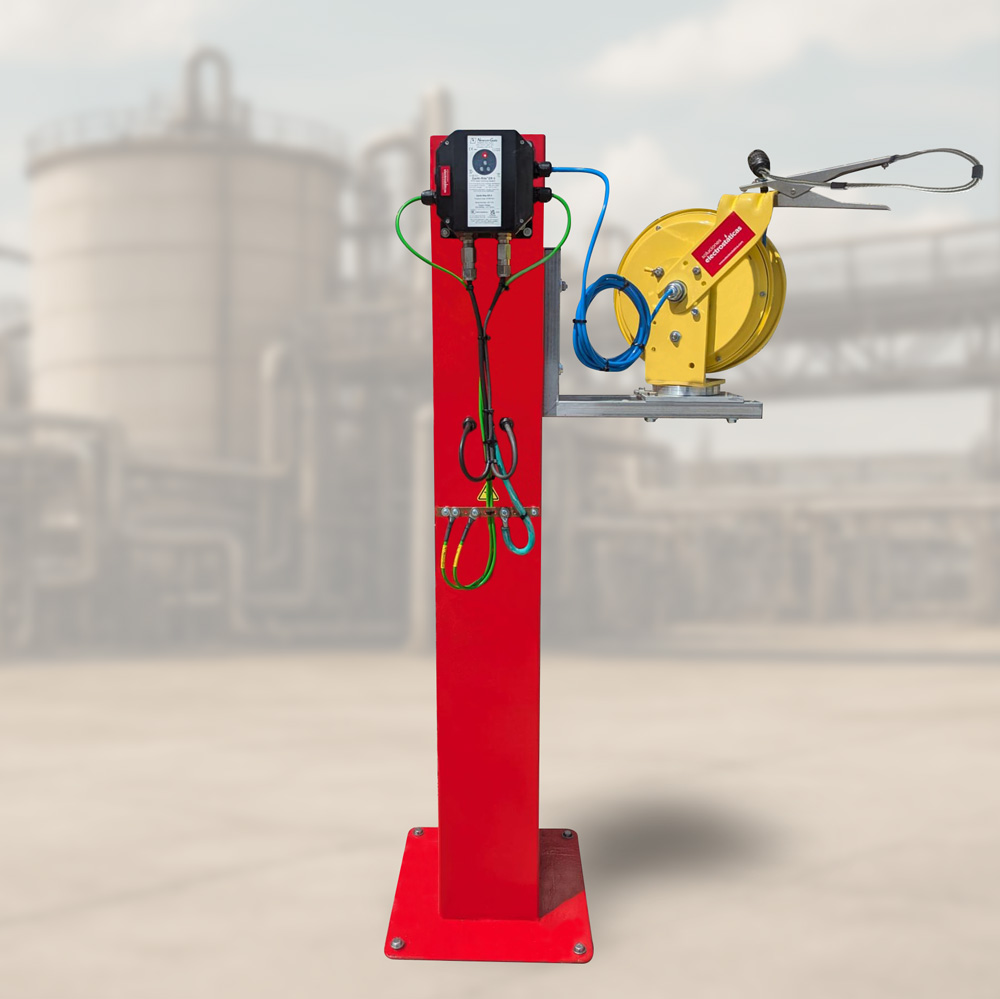

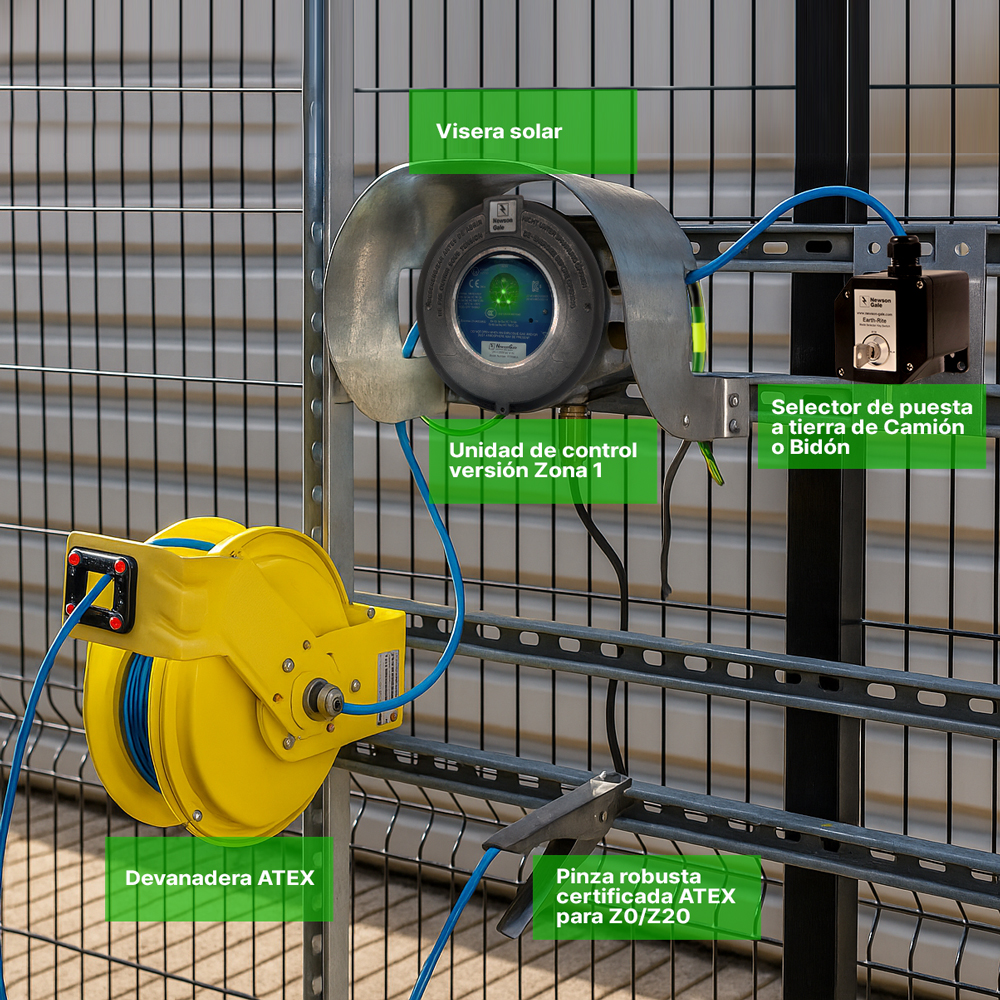

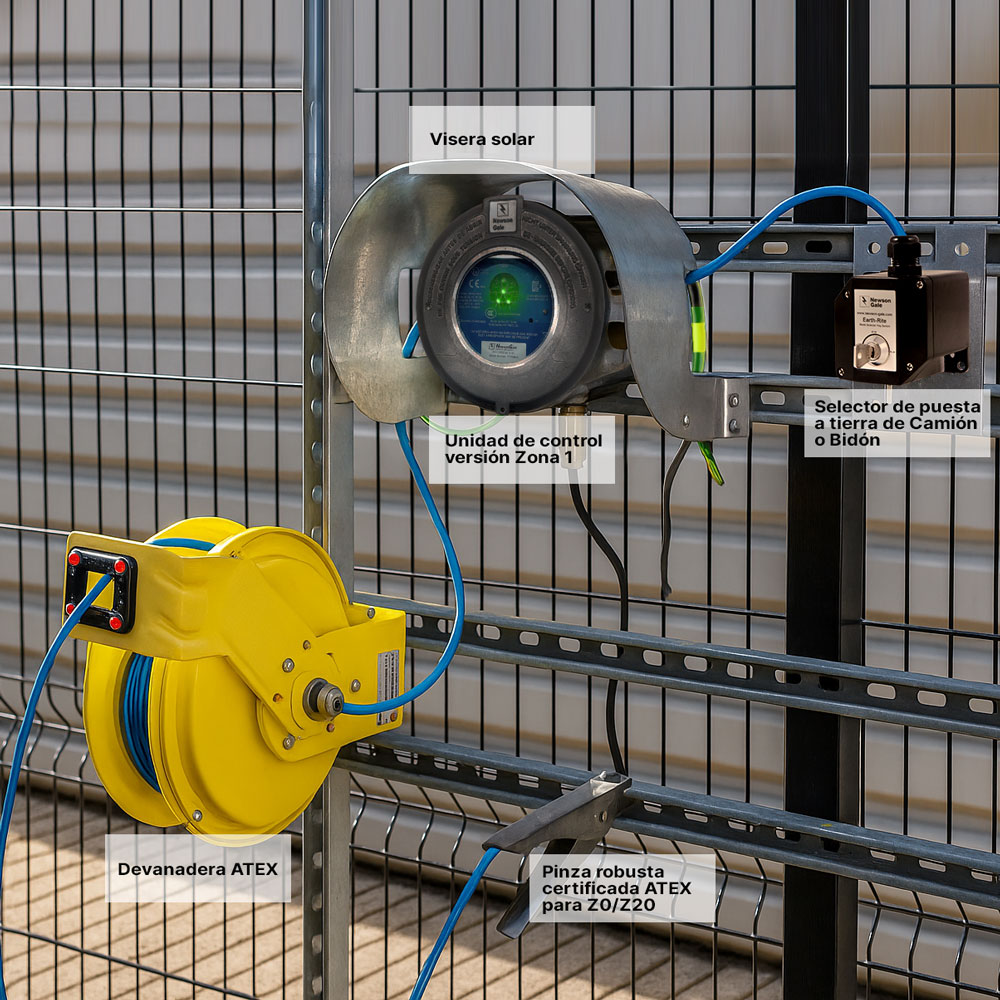

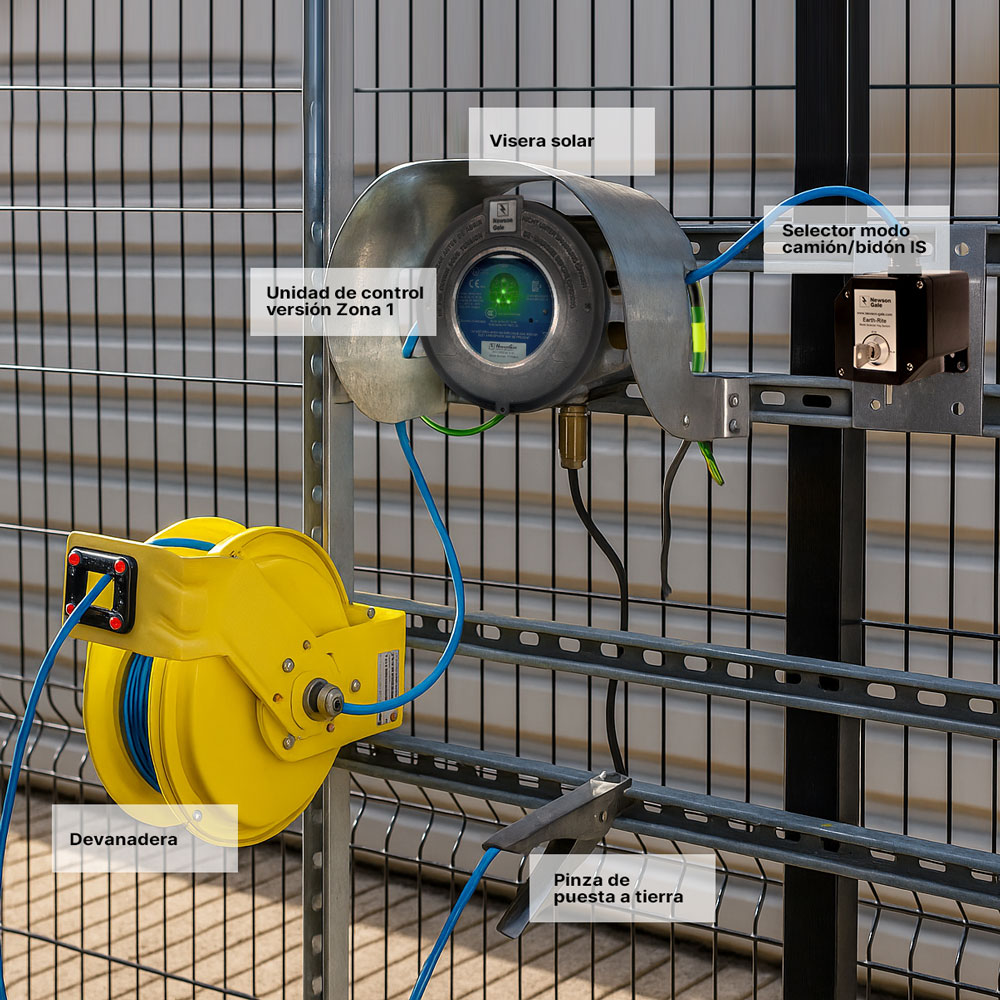

Sistemas completos con devanadera

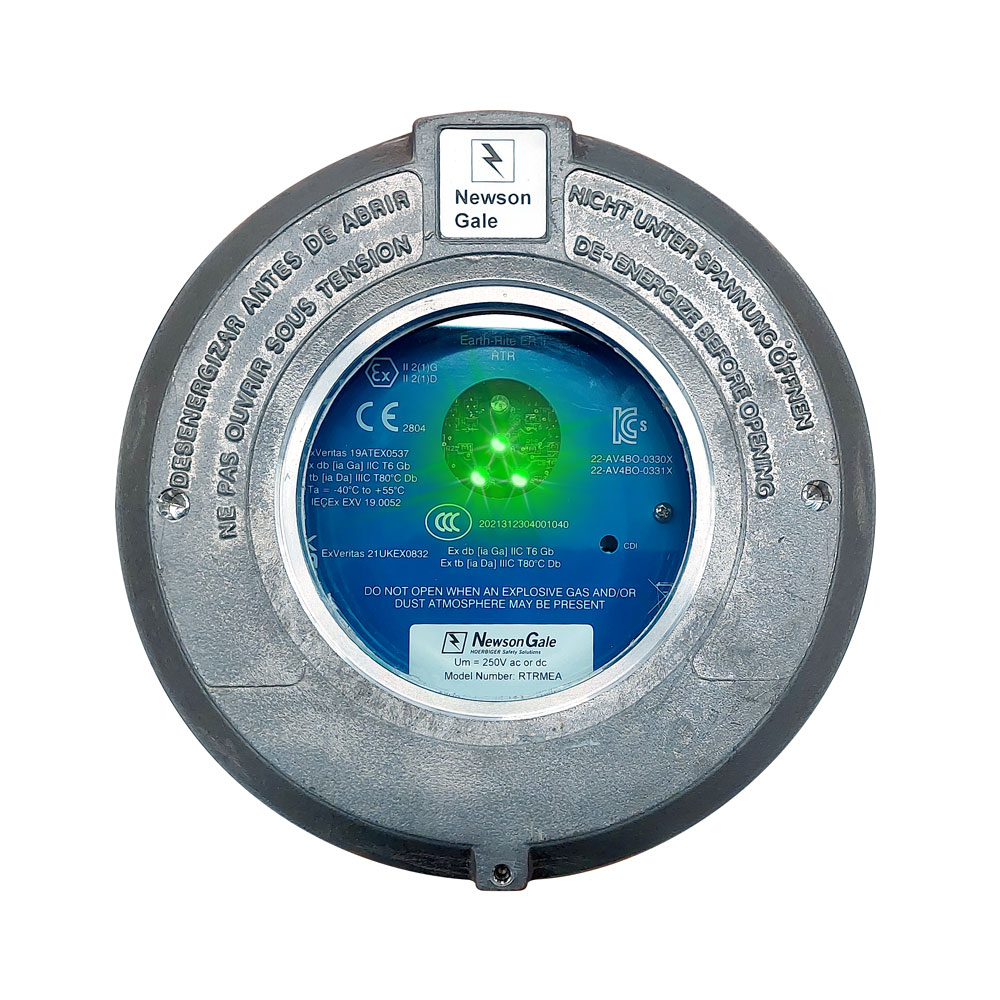

• Unidad de monitorización
• Devanadera Atex de 15m. con conector rápido
• Pinza acero inox con mordientes de tungsteno y conector rápido

Accesorios opcionales

• Kit de instalación
• Placa IS, permite una señal intrínsecamente segura
• Accesorios devanadera: soporte giratorio y escuadras
• Letreros de advertencia y normativa funcionamiento

Soluciones electrostáticas y Newson Gale, disponen de una gran gama de soluciones que pueden ajustarse a las necesidades del cliente y a los requisitos de seguridad de la zona.
La manera más efectiva de saber que equipo es el más adecuado para su aplicación es comentándolo con nuestro equipo. Este le proporcionara información detallada de los productos, características y como la gama de soluciones electrostáticas se puede ajustar a sus necesidades.
