Sistema de verificación de la puesta a tierra para elementos metálicos (Bidones, GRG, cubas, etc.) con relés para zona ATEX – Mod. Earth-Rite II PLUS

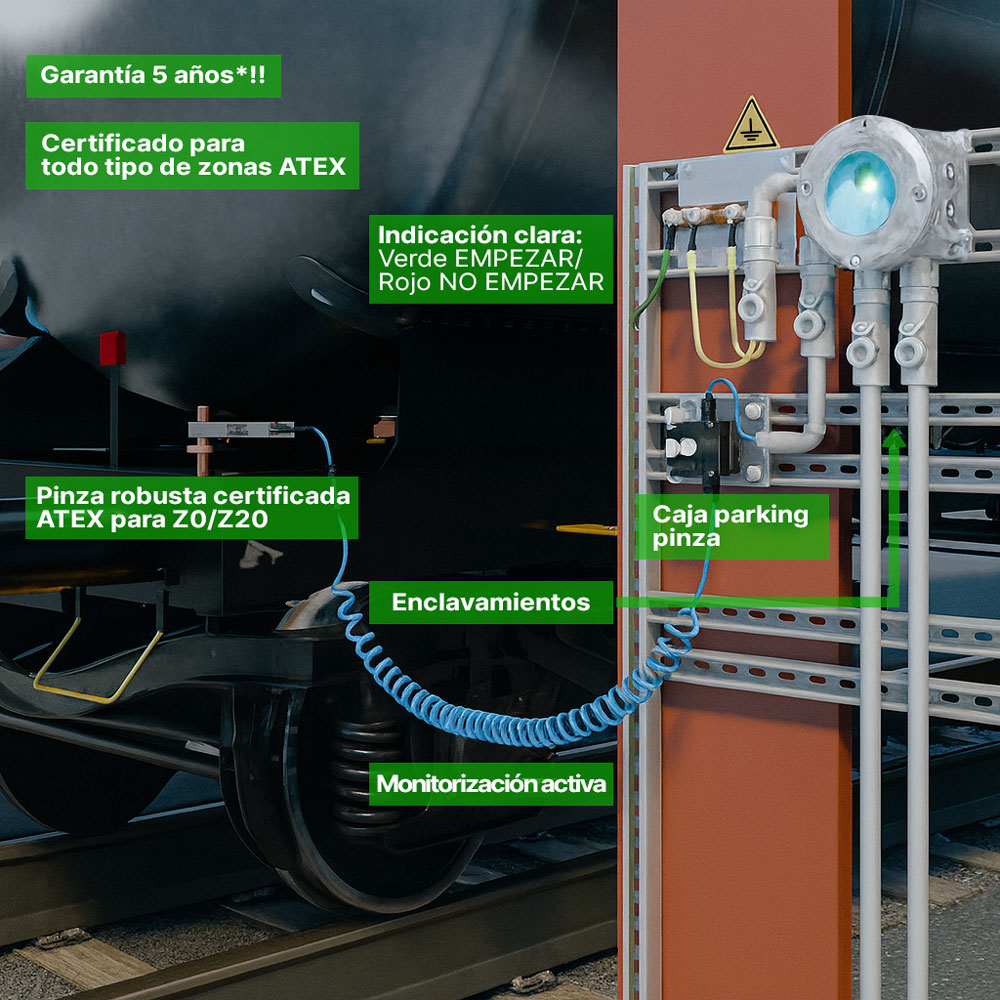

El Sistema Earth-Rite® II PLUS, está diseñado para poner a tierra cualquier elemento metálico, como bidones, GRG, cubas, etc… durante los procesos de llenado, vaciado, agitación, secado, o todos aquellos procesos que tengan un contenedor en zona ATEX, con relés e indicación visual de cambios de estado.

El Earth-Rite® II PLUS garantiza que exista una conexión constante y supervisada de 10 Ohmios o menos entre el objeto y la tierra de la instalación.

Para ayudar a minimizar la interacción con interfaces de sistemas complejos, el operador del proceso no necesita interactuar con configuraciones ni interpretar lecturas en el sistema Earth-Rite® II PLUS. Simplemente conectando la pinza de puesta a tierra del Earth-Rite® II PLUS al objeto que requiere puesta a tierra antiestática, el sistema determinará automáticamente si la resistencia de conexión al objeto es de 10 ohmios o menos. Esto se logra enviando una señal intrínsecamente segura a través de los dientes de la pinza hacia el metal base del objeto. Si se consigue una resistencia de conexión de 10 ohmios o menos, la señal regresa al Earth-Rite® II PLUS, donde la electrónica del circuito registra una condición permisiva.

Es importante destacar que el Earth-Rite® II PLUS no solo monitorea la conexión de la pinza de puesta a tierra al objeto, sino que también supervisa activamente su conexión al punto de puesta a tierra designado en la planta. La conexión a tierra mediante un punto local designado, y no mediante una tierra eléctrica de alta integridad, es posible gracias al concepto de circuito intrínsecamente seguro conseguido mediante «aislamiento galvánico».

Cuando se cumplen las entradas necesarias, el Earth-Rite® II PLUS cambia de un indicador LED rojo fijo de «NO-GO» a un LED verde intermitente de «GO». Los operadores del sitio tienen la opción de utilizar contactos intrínsecamente seguros o contactos secos/libres de voltaje, no intrínsecamente seguros, para interconectar con el equipo de proceso. Esto puede utilizarse para evitar que el proceso se inicie a menos que el Earth-Rite® II PLUS proporcione un estado permisivo.

Es importante recordar que, en un escenario de parada de emergencia, el producto puede seguir moviéndose o fluyendo después de que el equipo se haya detenido. Esto podría provocar la acumulación de electrostática en el objeto que requiere puesta a tierra si la pinza de conexión a tierra ha sido desconectada. Si una evaluación HAZOP identifica la posibilidad de que ocurra este escenario, pueden ser necesarias medidas adicionales. Por ejemplo, podría determinarse el tiempo de relajación de carga del material y emitir un procedimiento operativo estándar (SOP) para que los operadores no se acerquen al equipo/objeto durante el período especificado. Los operadores del sitio deberían recurrir a los servicios de un consultor en control de electrostática si este escenario pudiera presentarse.

Soluciones electrostáticas y Newson Gale, disponen de una gran gama de soluciones que pueden ajustarse a las necesidades del cliente y a los requisitos de seguridad de la zona.
La manera más efectiva de saber que equipo es el más adecuado para su aplicación es comentándolo con nuestro equipo. Este le proporcionara información detallada de los productos, características y como la gama de soluciones electrostáticas se puede ajustar a sus necesidades.

• 2 contactos libres de potencia (relés)
• 1 contacto intrínsecamente seguro (opcional)
• Leds indicadores de la conexión (verde/rojo)
• Sistema sin necesidad de calibración. Máxima fiabilidad
• Alimentación: Versión 120V/240V CA o versión 12V/24V CC
• Potencia nominal: 10W
• Aptos para Z0 (envolvente GRP), Z1 (envolvente aluminio) o Z2/21/22 (envolvente GRP)
• Certificación SIL2
• Versiones con certificación IECEX / ATEX / cCSAUs
• Cable espiral antiestático de 3/5/10/15m o devanadera ATEX 15m
• Pinza acero inox con mordientes de tungsteno apta para Z0/20

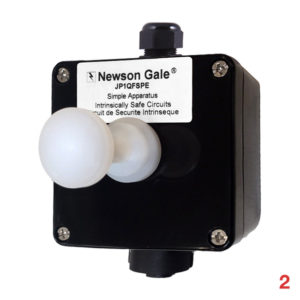

• Caja de conexiones con parking para pinza (versión cable espiral)
• Rango de temperatura de trabajo: -40ºC a +55ºC
• Protección IP66
• Garantía de 5 años*
• Recambios en 24-48 horas

* En componentes electrónicos

Unidad de control Z0/20:

• Certificación: 19ATEX0562 – IECEx EXV 19.0067 Organismo ATEX notificado: ExVeritas
  • Ex II 1GD
  • Ex [ia] IIC T4 Ga
  • Ex ta IIIC T70C Da
• Ta = -40ºC a +55ºC
• Envolvente GRP de carga de carbono
• Peso: 2 Kg neto

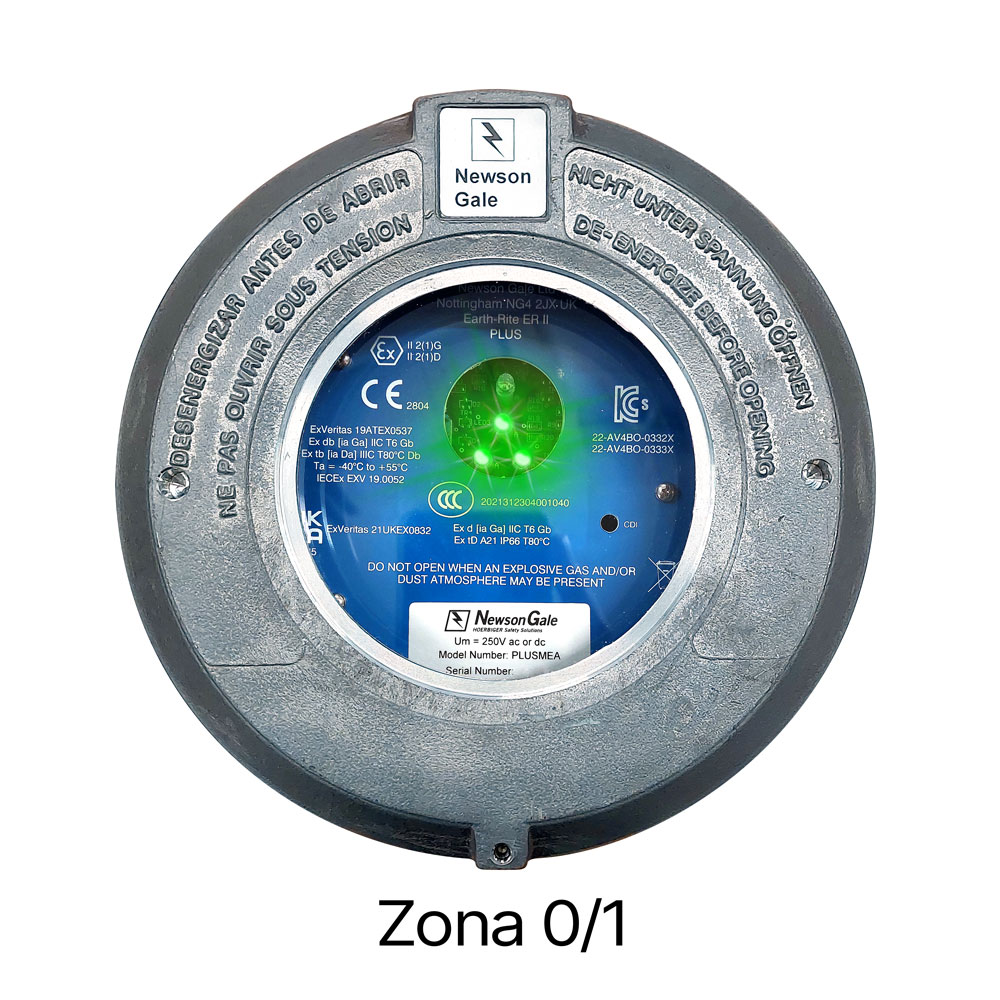

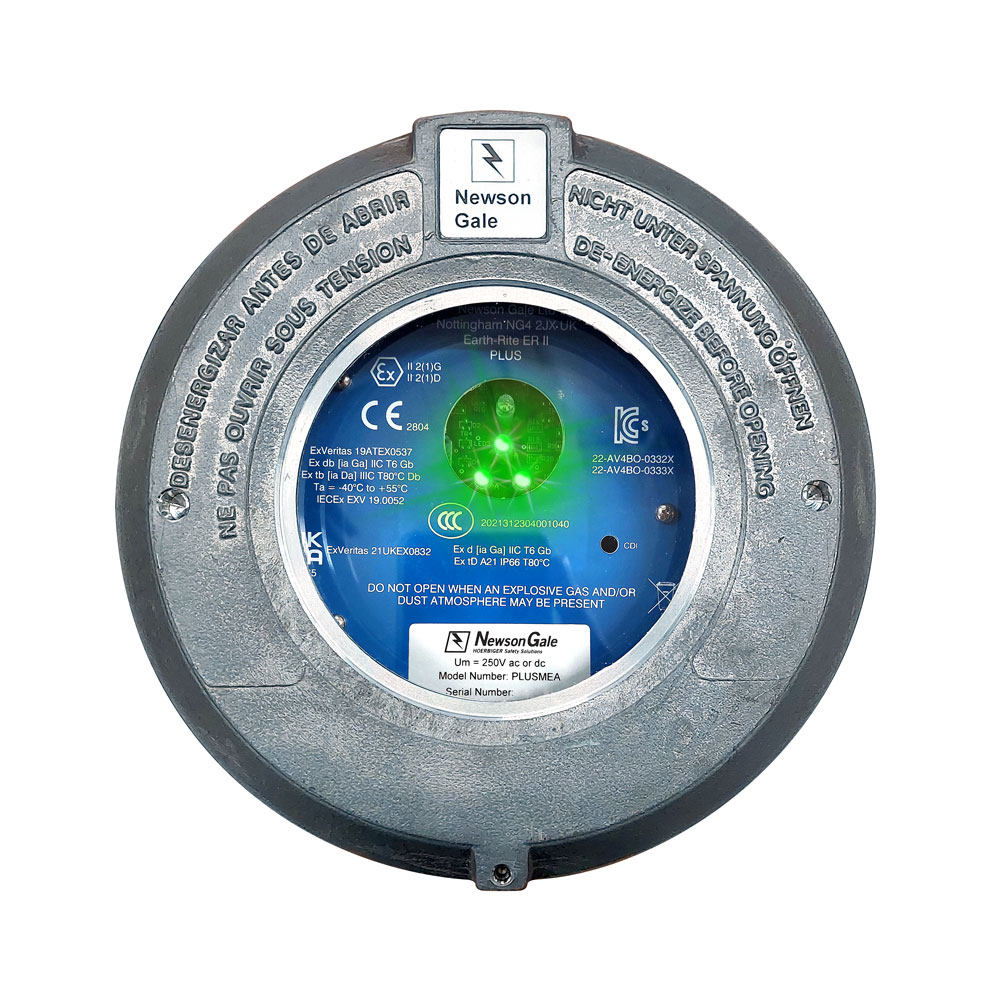

• Certificación: 19ATEX0537 Organismo ATEX notificado: ExVeritas
  • Ex II 2(1)GD Ex d[ia] IIC
  • T6 Gb(Ga) Ex tb IIIC T80ºC IP66 Db
• Ta = -40ºC a +55ºC
• Envolvente de aluminio fundido sin cobre
• Peso: 4,5 Kg neto

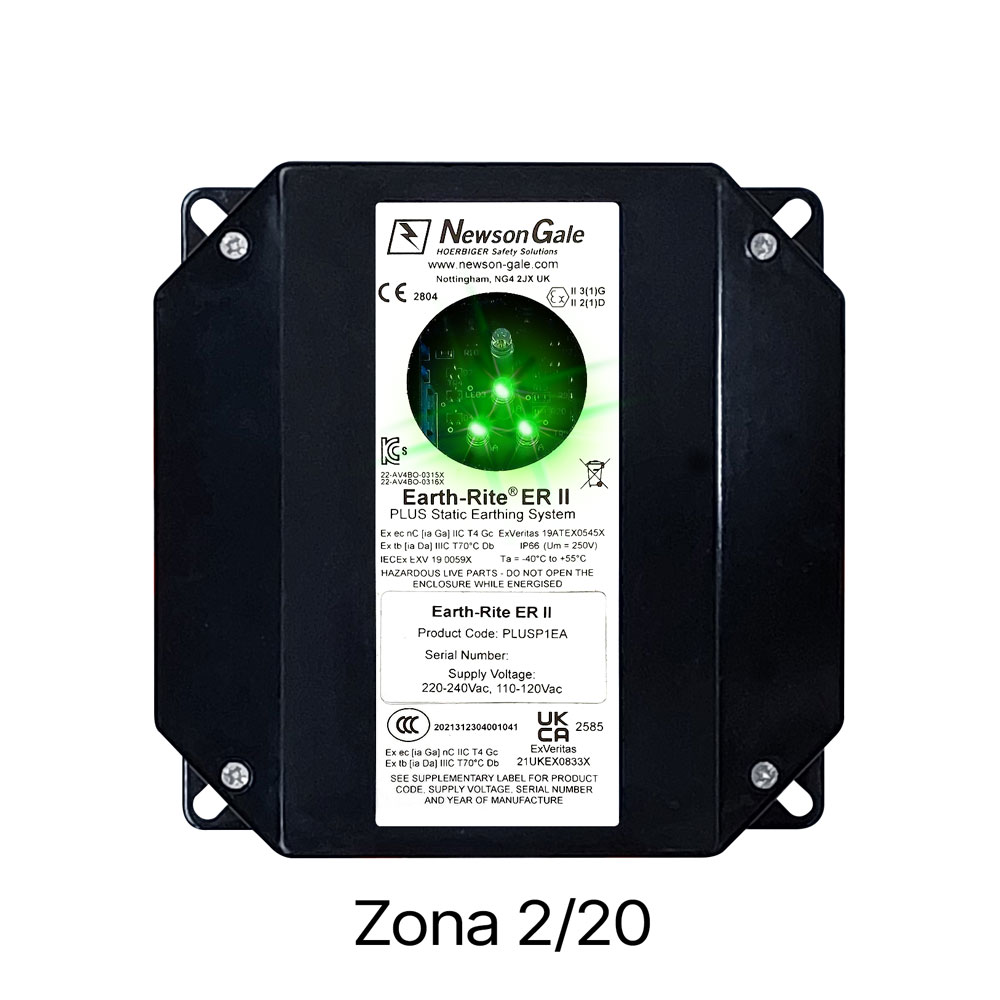

• Certificación: 19ATEX0537 Organismo ATEX notificado: ExVeritas
  • Ex II 3(1) G Ex II 2D Ex ec nC [ia] IIC
  • T4 Gc(Ga) Ex tb IIIC T70ºC Db
• Ta = -40ºC a +55ºC
• Envolvente GRP carga de carbono
• Peso: 2 Kg neto

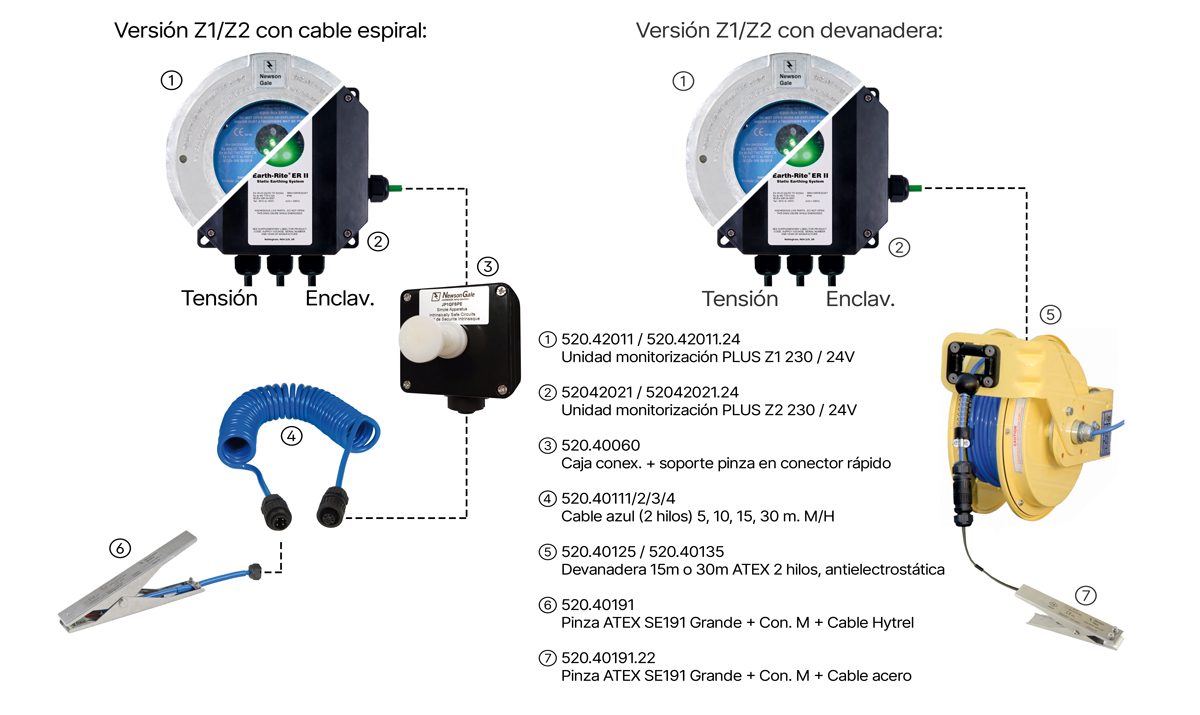

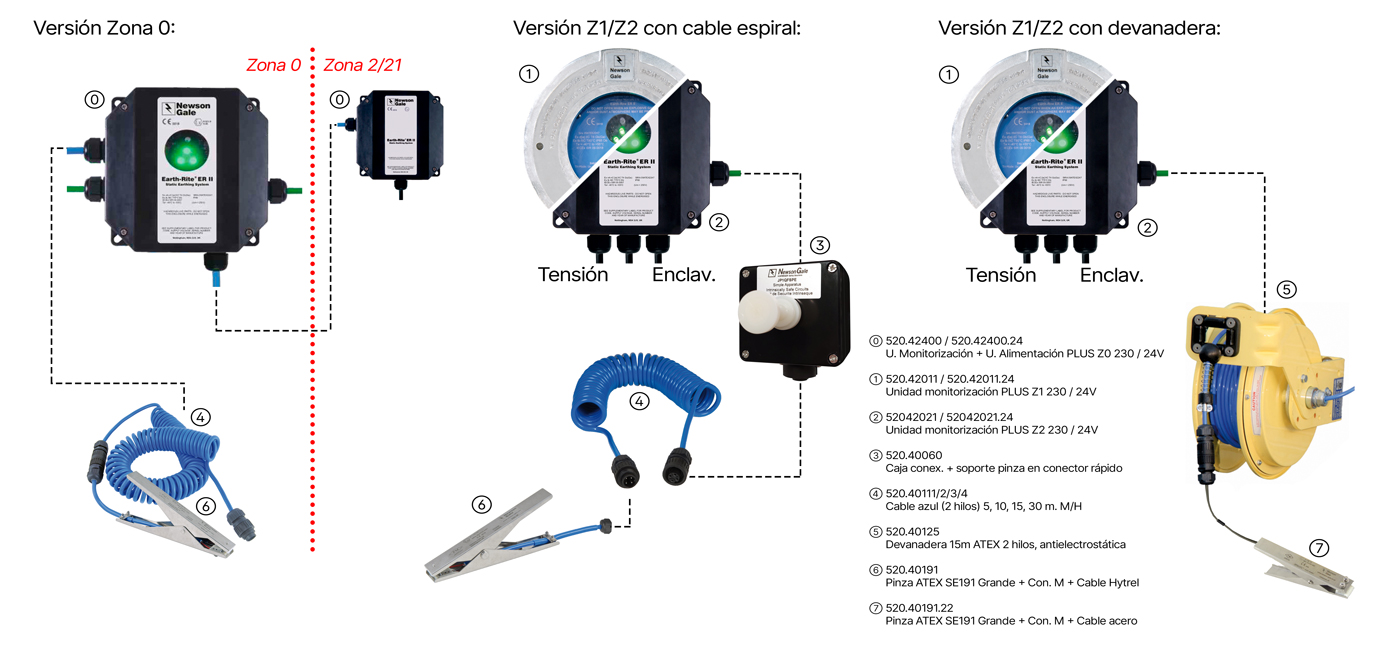

Sistemas completos con cable

• Unidad de monitorización
• Caja de conexiones
• Cables espiral hytrel con conectores rápidos
• Pinza acero inox con mordientes de tungsteno y conector rápido

Sistemas completos con devanadera

• Unidad de monitorización
• Devanadera Atex de 15m. con conector rápido
• Pinza acero inox con mordientes de tungsteno y conector rápido

Accesorios opcionales

• Kit de instalación
• Placa IS, permite una señal intrínsecamente segura
• Accesorios devanadera: soporte giratorio y escuadras
• Letreros de advertencia y normativa funcionamiento
