Electrodos generadores electrostática
Documentación
Códigos
| 135.30013 | Electrodo de 5 emisores focal |
| 135.30043 | Electrodo de 6 emisores lineal |
| 135.30053 | Electrodo de 3 emisores orientables |
| 135.30013.01 | Rpto. Cabezal 5 emisores |
| 135.30043.01 | Rpto. Cabezal 6 emisores |
| 135.30053.01 | Rpto. Cabezal 3 emisores + 12 emisores |
| 135.40080 | Rpto. Resistor interno |
En Soluciones Electrostáticas ofrecemos una amplia gama de barras y electrodos generadores de electrostática, adaptados a las necesidades y condiciones específicas de cada aplicación.
Estos dispositivos se conectan a un generador de electrostática de corriente continua de alta tensión. Alrededor de los puntos emisores se genera un campo electrostático saturado de iones de una polaridad. Cuando el material objetivo entra en este campo iónico, adquiere una parte de la carga electrostática generada. La atracción entre cargas de polaridad opuesta genera una fuerza capaz de mantener unidos temporalmente materiales o superficies situados a poca distancia, fenómeno electrostático que se utiliza para fijar temporalmente etiquetas en el molde, mantener hojas fijas sobre una superficie, fijar láminas a bobinas, etc.
La combinación de un generador de electrostática y un electrodo se denomina sistema de carga electrostática. Sistema que tal como indicábamos, permite cargar materiales de forma temporal y controlada, facilitando su fijación, posicionamiento o manipulación durante diferentes procesos industriales.
Nuestros electrodos resultan especialmente útiles en las aplicaciones descritas y en particular el de tres electrodos orientables, han sido diseñados para proporcionar una carga electrostática precisa y eficaz para la fijación de extremos de los bordes, en procesos de extrusión de cast film.
Gracias a su construcción robusta, los electrodos soportan temperaturas de hasta 150ºC. Además, sus emisores pueden sustituirse fácilmente, lo que prolonga la vida útil del equipo y simplifica las tareas de mantenimiento.

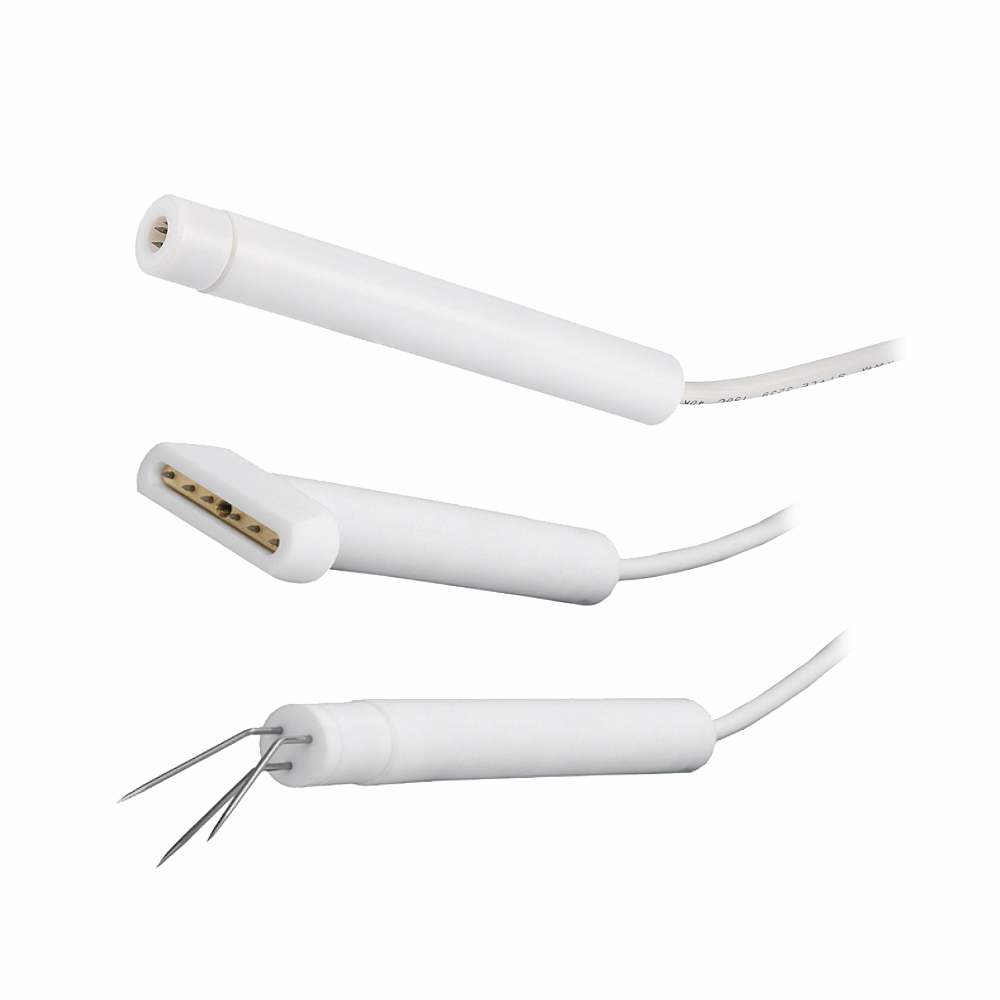

Los diferentes tipos de electrodos generadores de electrostática son:
Electrodo de 5 emisores circular – Focal (135.30013)
Este electrodo incorpora 5 emisores, con una geometría circular, lo que permite aplicar la carga electrostática de forma focal y efectiva.
Electrodo de 6 emisores – Lineal (135.30043)
Este emisor incorpora 6 emisores en línea, lo que lo hace especialmente útil para aplicar carga electrostática sobre superficies pequeñas (mayores a las del electrodo circular de 5 emisores), donde una barra generadora de electrostática no cabría.
Electrodo de 3 emisores – Orientable (135.30053)
Este electrodo incorpora 3 emisores orientables y reemplazables, está especialmente concebido, para la fijación de materiales de forma continua, que requieren soportar alta temperatura y una muy elevada fuerza de fijación.
Características
| 135.30013 | 135.30043 | 135.30053 | |
| Tipo de electrodo | Focal | Lineal | Orientable |
| Material carcasa | PTFE | ||
| Material emisores | Aleación especial | ||
| Longitud | 166 mm | 169 mm | 166 mm (cuerpo) + 47,8 mm (emisores) |
| Diámetro / Ancho | ø20 mm | 46 mm | — |
| Peso | 0,3 kg | ||
| Dist. mínima de trabajo | 12,5 mm | ||
| Tª de funcionamiento | Hasta 150ºC | ||
| Rango de trabajo | 0-30 kV CC | ||
| Nº de emisores | 5 | 6 | 3 |
| Cable | Cable de alta tensión | ||
| Resistencia a altas temperaturas | Sí | ||
| Emisores reemplazables | Sí | ||
| Emisores orientables | No | Sí | |
| Idóneo para | · Fijación de bordes en el proceso de extrusión de película fundida, evitando el «neck in» · Fijación de superficies pequeñas · Actuación sobre zonas muy concretas |
||
| Incluye | · Resistor para evitar arcos | · Resistor para evitar arcos · Emisores de repuesto |
|
